МE5000

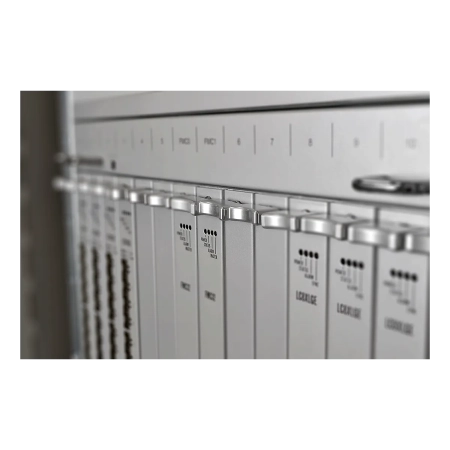

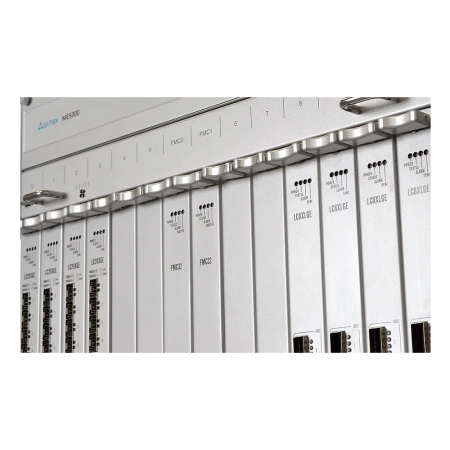

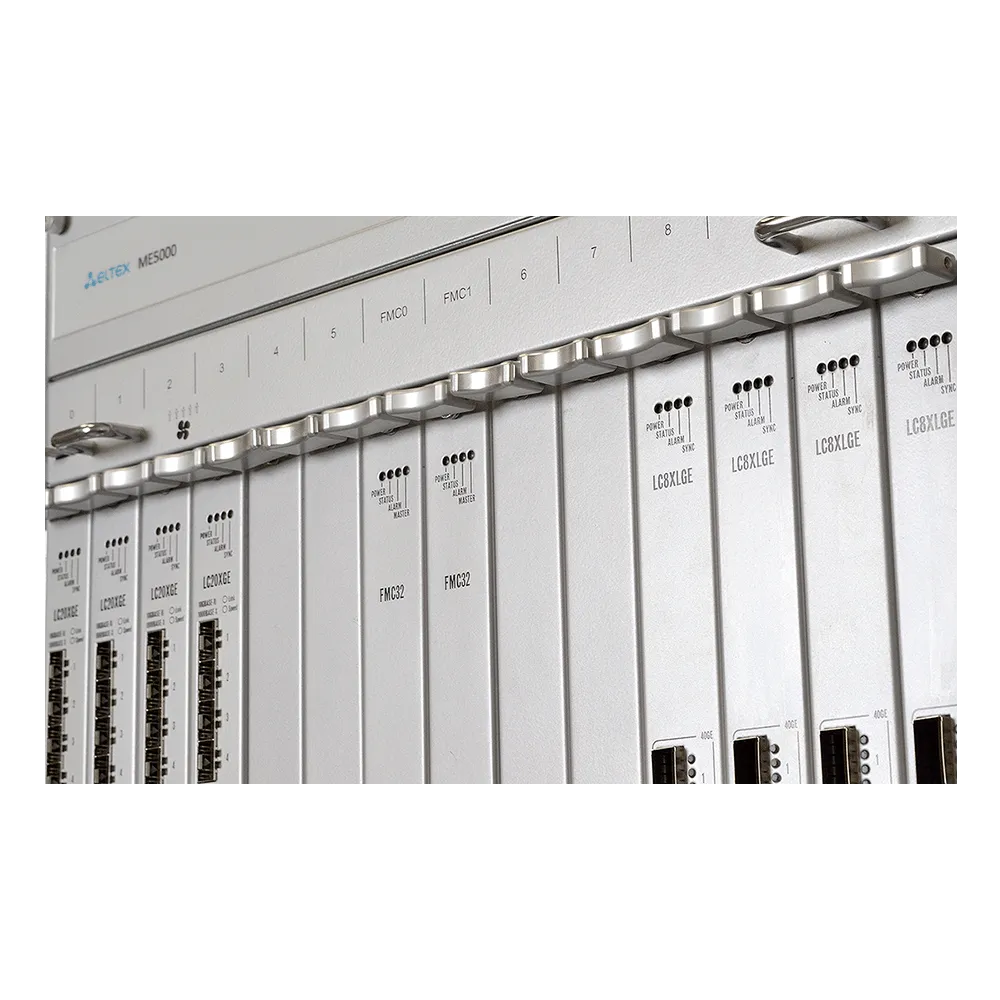

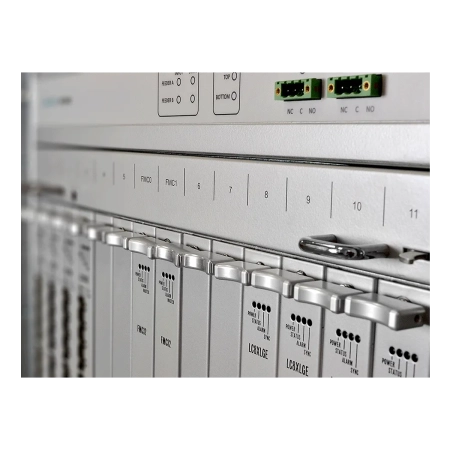

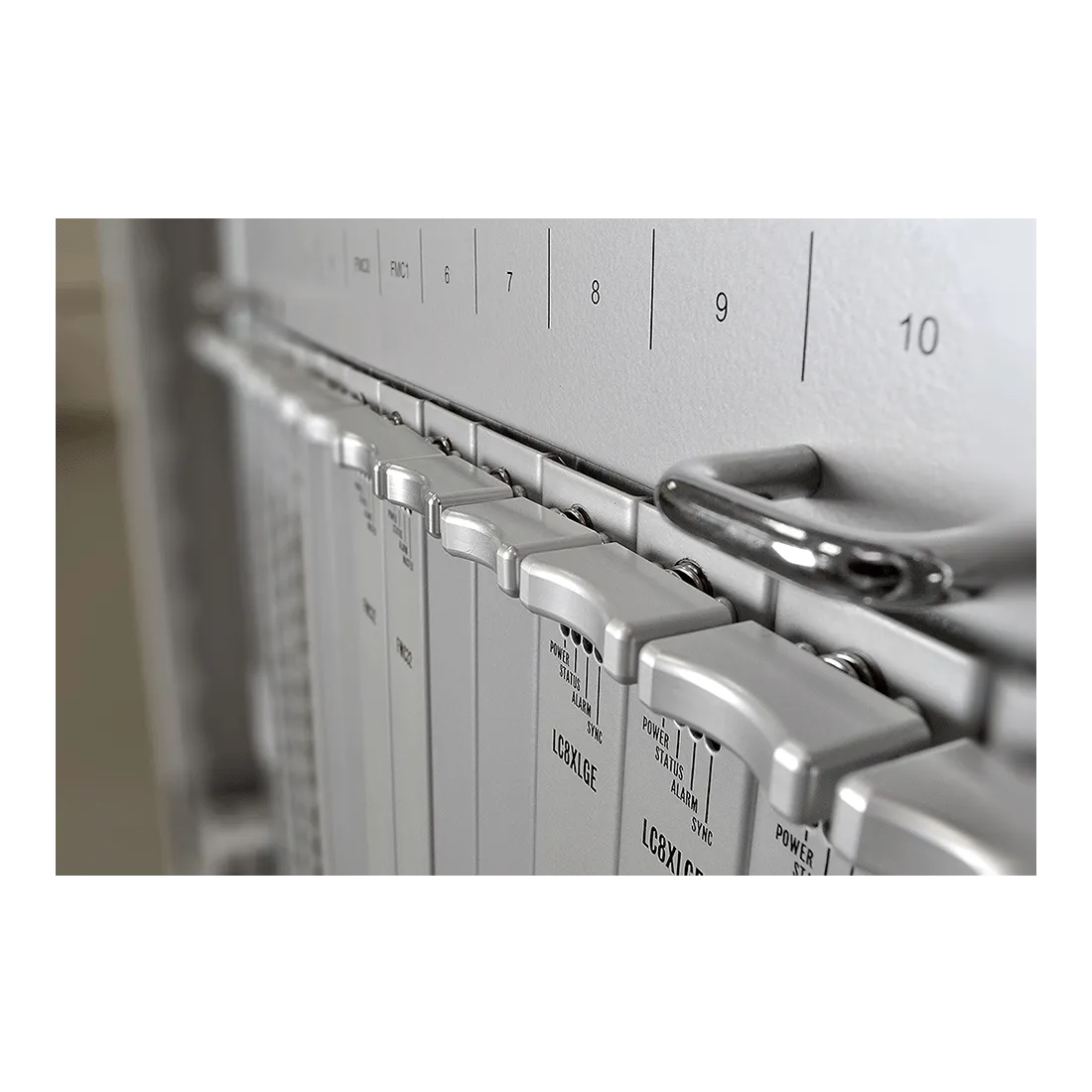

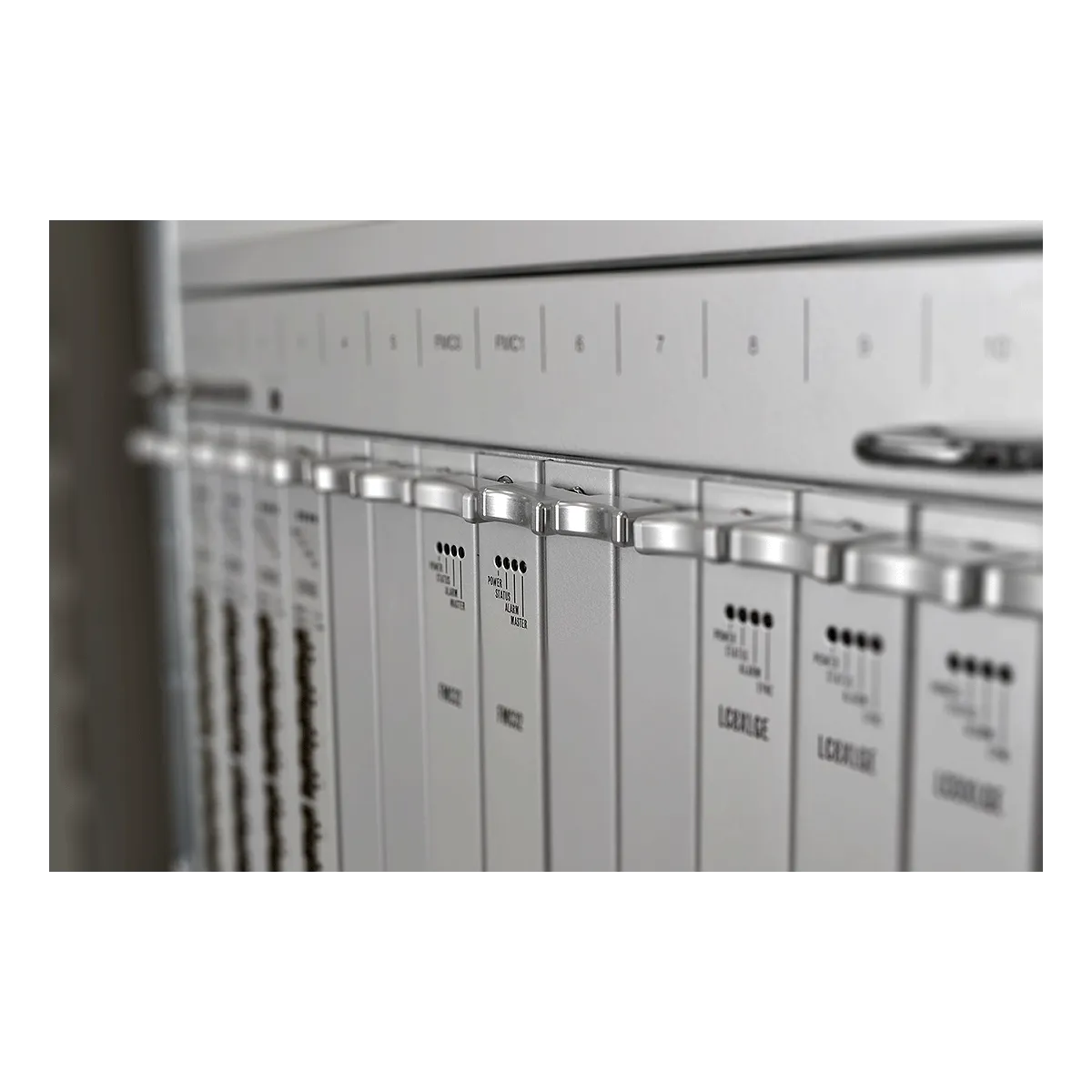

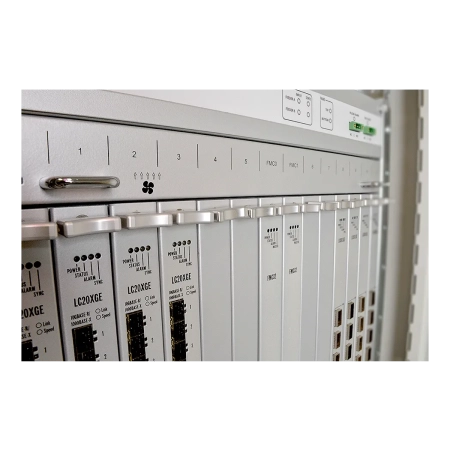

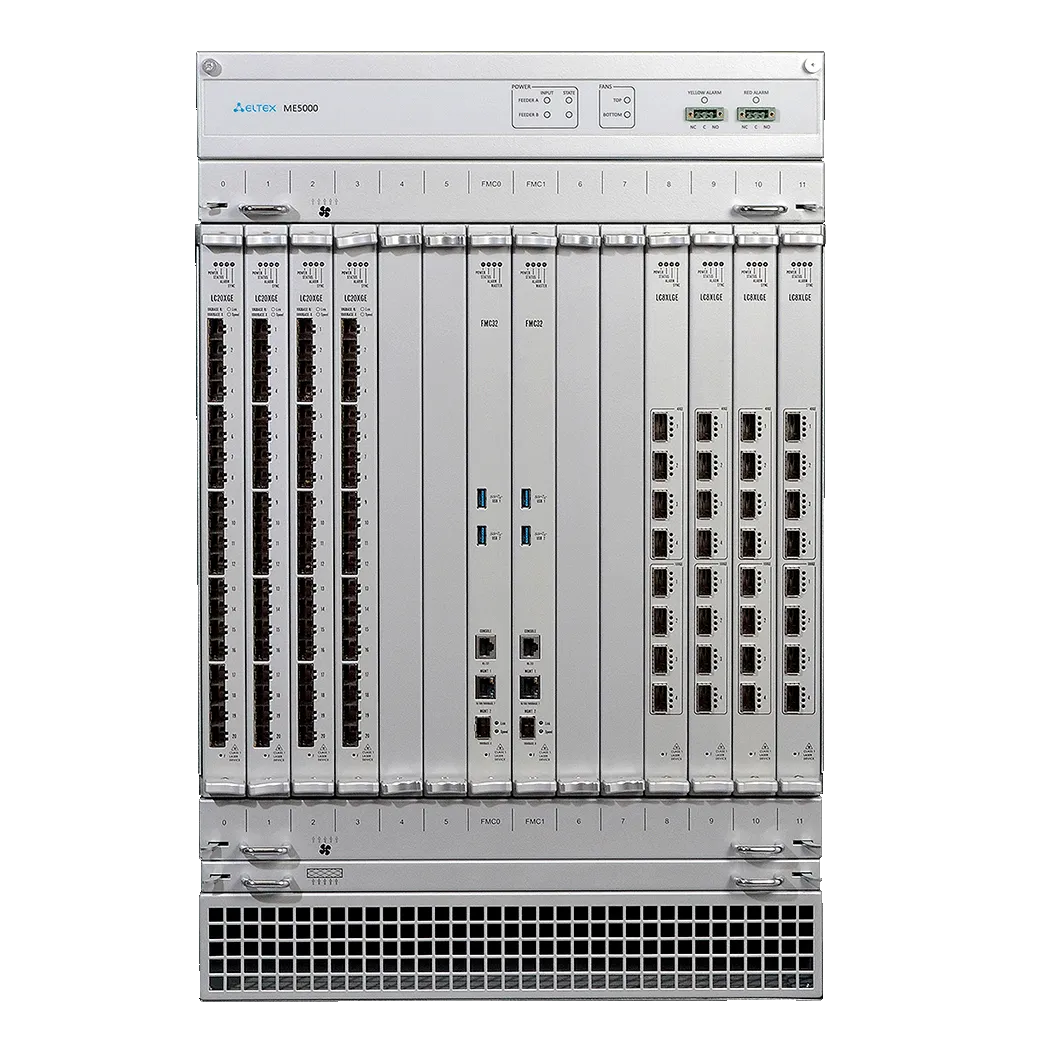

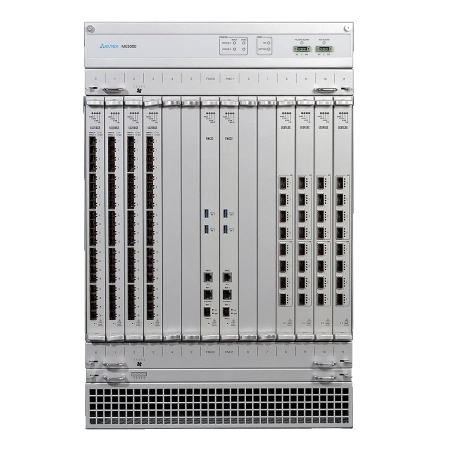

Шасси ME5000, DC power input (2), слоты для модулей FMC (2), LC (12), ME5000-SM1 (1), ME5000-FB (2) included, ME5000-VF (1) included
Доступно для заказа
Гарантия,
месяцев: 12
Запросить цену
Запросить наличие, стоимость и сроки поставки
Отправить ТЗ и получить консультацию в подборе оборудования sales1@sgep-it.ru
Описание
Описание [МСК]
—
Модель МE5000 – маршрутизатор высокой производительности. Предназначен для работы в центрах обработки данных (ЦОД) и в сетях операторов связи. Может устанавливаться в телекоммуникационную стойку 19`` высотой 15U. Отличительной особенностью данного маршрутизатора является адаптация под разные требования, например, по пропускной способности. Дополнительным преимуществом рассматриваемой модели является наличие двух сменных модулей вентиляции. Маршрутизатор является отличным решением для организаций крупных масштабов, где требуется обеспечить безопасность и надежность передачи данных.
Другие маршрутизаторы Eltex:
Стоимость маршрутизатора и другого оборудования компании Eltex в Москве и в других городах России вы можете узнать у наших специалистов.
Описание
—
MЕ5000 – это серия высокопроизводительных маршрутизаторов с высокой плотностью портов, предназначенная для использования в ядре сети в центрах обработки данных и на сетях операторов связи в качестве пограничных маршрутизаторов и маршрутизаторов сети агрегации. Модульный дизайн устройств обеспечивает гибкое масштабирование и возможность адаптации под различные требования заказчиков как по пропускной способности, так и по типам сетевых портов. Яляется высокопроизводительным модульным маршрутизатором, аппаратная архитектура которого обеспечивает гибкое масштабирование и возможность аппаратного конфигурирования под различные требования как по пропускной способности, так и по типам сетевых интерфейсов. Модули маршрутизатора ME5000 устанавливаются в шасси -стандартный 19" евроконструктив 15U.

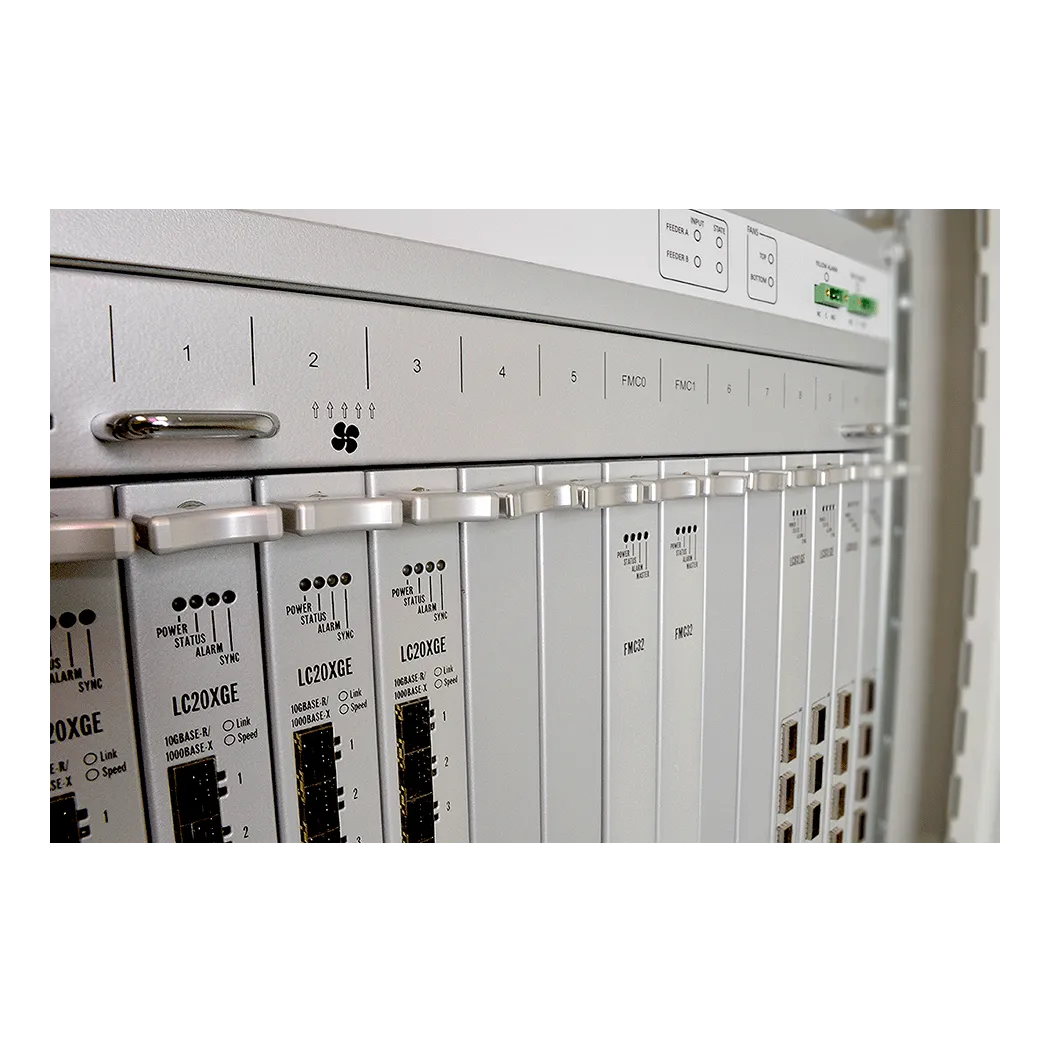

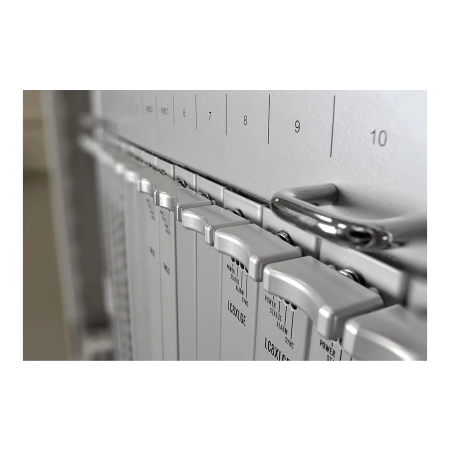

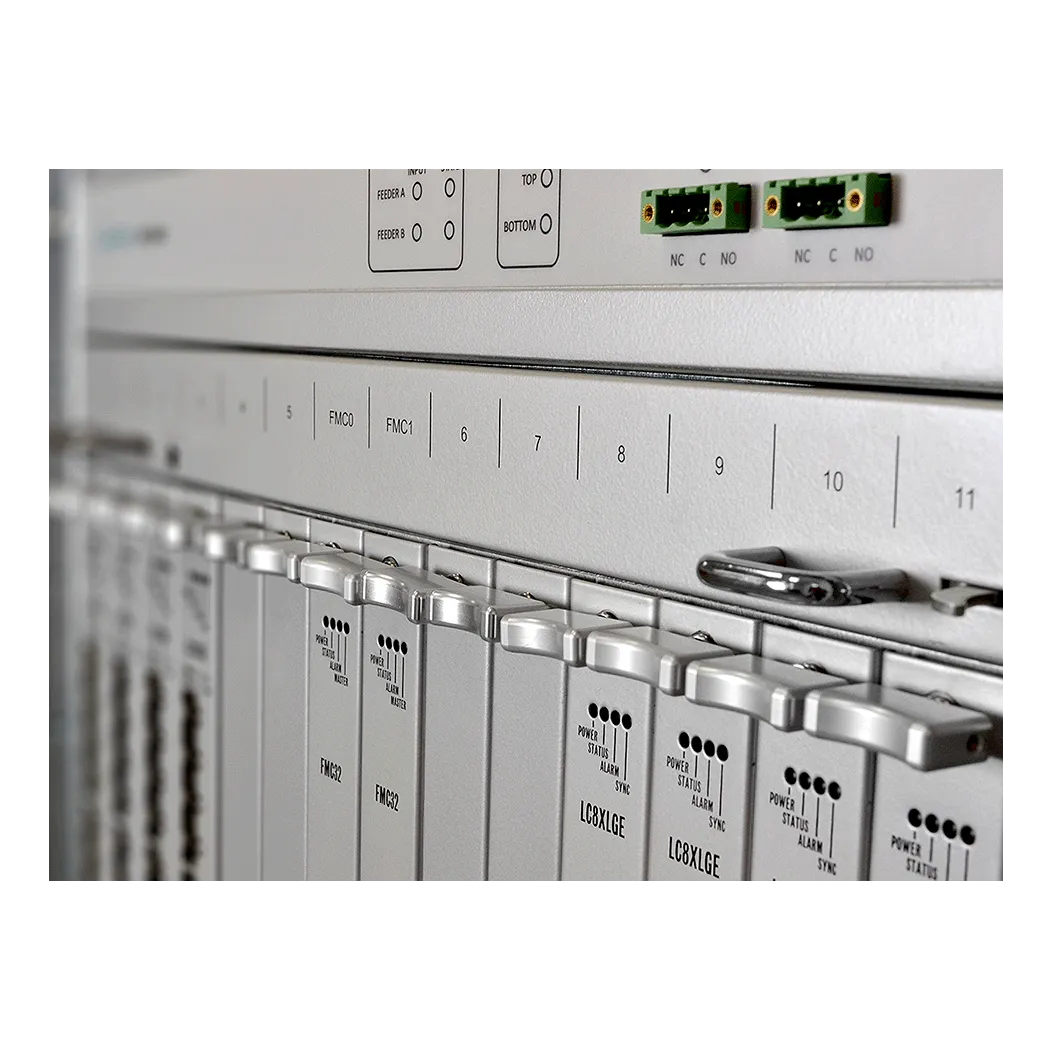

В шасси предусмотрены два слота для установки модулей управления и коммутации FMC и 12 слотов для установки линейных модулей LC.
Используются такие модули, как:
MЕ5000 – это серия высокопроизводительных маршрутизаторов с высокой плотностью портов, предназначенная для использования в ядре сети в центрах обработки данных и на сетях операторов связи в качестве пограничных маршрутизаторов и маршрутизаторов сети агрегации. Модульный дизайн устройств обеспечивает гибкое масштабирование и возможность адаптации под различные требования заказчиков как по пропускной способности, так и по типам сетевых портов. Яляется высокопроизводительным модульным маршрутизатором, аппаратная архитектура которого обеспечивает гибкое масштабирование и возможность аппаратного конфигурирования под различные требования как по пропускной способности, так и по типам сетевых интерфейсов. Модули маршрутизатора ME5000 устанавливаются в шасси -стандартный 19" евроконструктив 15U.
В шасси предусмотрены два слота для установки модулей управления и коммутации FMC и 12 слотов для установки линейных модулей LC.
Используются такие модули, как:
Производительность
- Производительность фабрики коммутации модуля FMC16 - 1,4 Тбит/с
- Максимальная производительность коммутационной фабрики - До 2,8 Тбит/с при установке двух модулей FMC16
- Максимальная пропускная способность на слот:
- До 138 Гбит/с при установке одного модуля FMC16
- До 276 Гбит/с при установке двух модулей FMC16
- Линейные модули обеспечивают обработку данных на скорости wirespeed при размере пакетов не менее 256 байт
- Количество модулей маршрутизации и управления - До 2 модулей FMC на шасси
- Количество линейных модулей - До 12 модулей LC на шасси
- Расположение модулей - Вертикальное
- Резервирование и надежность:
- Резервирование модулей маршрутизации и управления
- Резервирование ПО
- Распределённая схема электропитания, два ввода питания
- Резервирование модулей вентиляции
Ресурсы
- Количество очередей - 96K/линейный модуль
- Емкость базы маршрутов FIB:
- До 1M маршрутов IPv4/512K IPv6 при использовании модулей LC18XGE
- До 4M маршрутов IPv4/2,7 M IPv6 при использовании модулей
- LC20XGE и LC8XLGE (фактическая вместимость FIB зависит от длины префикса)
- Емкость таблицы MAC-адресов:
- Ресурс, разделяемый с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
- До 250K/линейный модуль для LC18XGE
- До 750K/линейный модуль для LC20XGE, LC8XLGE
- Емкость базы маршрутов RIB - Определяется объемом свободной оперативной памяти
- Количество L3 субинтерфейсов:
- До 16K на устройство
- До 4K /линейный модуль для LC18XGE
- До 8К/линейный модуль для LC20XGE и LC8XLGE
- Количество L3 VPN и PW соединений:
- До 8K на устройство (при наличии в системе модулей LC18XGE)
- До 88K на устройство (при использовании только LC20XGE и LC8XLGE) - ресурс, разделяемый с L3VPN/ARP/интерфейсами
- Количество MPLS PW:
- До 12K при использовании LC18XGE
- До 16K при использовании LC8XGE/LC20XGE (программное ограничение)
- Количество ARP-записей:
- До 20K при использовании LC18XG
- До 57K при использовании LC8XGE/LC20XGE
Модули маршрутизации и управления
- FMC16 – Порты управления 2х1GbE (RJ-45) – Консольный порт RS-232 (RJ-45), Производительность 1,4Tbps
Линейные модули
- LC18XGE 18x10Gbps (SFP+), Производительность 180Gbps 350Mpps
- LC20XGE 20x10Gbps (SFP+), Производительность 200Gbps 720Mpps
- LC8XLGE 4x40GE (QSFP) + 4x100GE/40GE (QSFP28), Производительность 560Gbps 720Mpps
Энергопотребление компонентов
- FMC16: Модуль маршрутизации и управления - До 200
- LC18XGE: Линейный модуль 18x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - До 200
- LC20XGE: Линейный модуль 20x 10Gbps 10GBASE-R/1000BASE-X (SFP+) - до 250
- LC8XLGE: Линейный модуль 4x 40Gbps (QSFP) + 4x40/100 Gbps (QSFP28) - До 250
- ME5000-FB: Модуль вентиляции - До 400
Физические характеристики
- Вентиляция корпуса - Воздушный поток спереди назад (front-to-back). Два сменных модуля вентиляции с возможностью горячей замены.
- Источники питания - Два ввода питания постоянного тока 36..72В
- Максимальная потребляемая мощность - 4200 Вт
- Диапазон рабочих температур от 0 до 45 C0
- Вес:
- Шасси в сборе без LC/FMC - 46,7 кг
- FMC16 - 3,4 кг
- LC20XGE - 3,7 кг
- LC8XLGE - 3,9 кг
- LC18XGE - 3,6 кг
- Габаритные размеры (ШхВхГ) 487 x 661 x 495 мм
Функциональные возможности серии ME
- Функции интерфейсов
- Группы интерфейсов LAG, LACP
- Равномерная балансировка трафика в группе
- Multi-chassis LAG
- Поддержка BFDoverLAG, определение неисправности отдельного соединения (RFC 7130)
- Traffic mirroring - SPAN, RSPAN
Функции уровня L2
- Обеспечение коммутации Ethernet посредством бридждоменов и кросс-коннектов
- Поддержка IEEE bridging (IEEE 802.1d)
- Поддержка VLAN (IEEE 802.1q)
- Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операцийнад тегами - push/pop/swap/replace
- Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
- Протокол LLDP
Протоколы и функции уровня L3
- Поддержка статической unicast маршрутизации IPv4, Ipv6
- Поддержка протокола IS-IS
- Поддержка OSPFv2, OSPFv3
- Поддержка Border Gateway Protocol (BGP)
- Поддержка BGP Route Reflector, BDP Additional Path
- Поддержка фильтрации маршрутов (routemap, prefix-list)
- Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
- Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
- Поддержка VRRP (version 2), DHCP relay agent
- Поддержка IPv4 ACL (access control lists) для транзитного трафика
- Балансировка нагрузки ECMP
Управление Multicast
- Поддержка PIM-SM, PIM-SSM, Anycast RP
- Поддержка IGMP v2/v3, SSM mapping
- MSDP
- Поддержка IPv6 MLDv1, v2
Функции MPLS
- Поддержка Multiprotocol extensions for BGP-4
- Поддержка Label Distribution Protocol (LDP)
- Поддержка MPLS pseudowire с функционалом PW backup
- Поддержка L2VPN
- VPWS
- VPLS LDP signalling (draft-martini)
- VPLS BGP signalling (draft-kompella)
- Поддержка L3VPN
- L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
- L3VPNinter-ASoptionA
QoS
- Ограничение скорости на входе и выходе (ingress policing, ingress/egress shaping)
- Алгоритмы обслуживания очередей SPи DeficitWRR
- Rate limiting, Storm Control
- До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс
Функции обеспечения надежности
- Резервирование модулей управления, время обнаружения аварии одного из модулей – не более 300мс
- Синхронизация FIB/ARP таблиц между модулями управления
- Graceful Restart для протоколов маршрутизации
- Non-stop forwarding
- Обновление ПО с минимальным перерывом сервиса (Inservice Software Upgrade)
- Хранение двух версий ПО на внутреннем накопителе
- Возможность отката на предыдущую версию ПО при проведении обновления
Управление и мониторинг
- Интерфейс командной строки (CLI), поддержка протоколов SSH, Telnet для удаленного управления
- Протокол SNMPv1, v2c для мониторинга состояния устройства
- Протокол NETCONF
- Экспорт статистических данных (Netflow V9)
- Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
- Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
- Удаленная смена ПО
- Мониторинг параметров и ресурсов системы
- Поддержка syslog
- Синхронизация времени, протоколы NTP, SNTP
- Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
- Возможность ограничения скорости перехвата трафика на CPU
