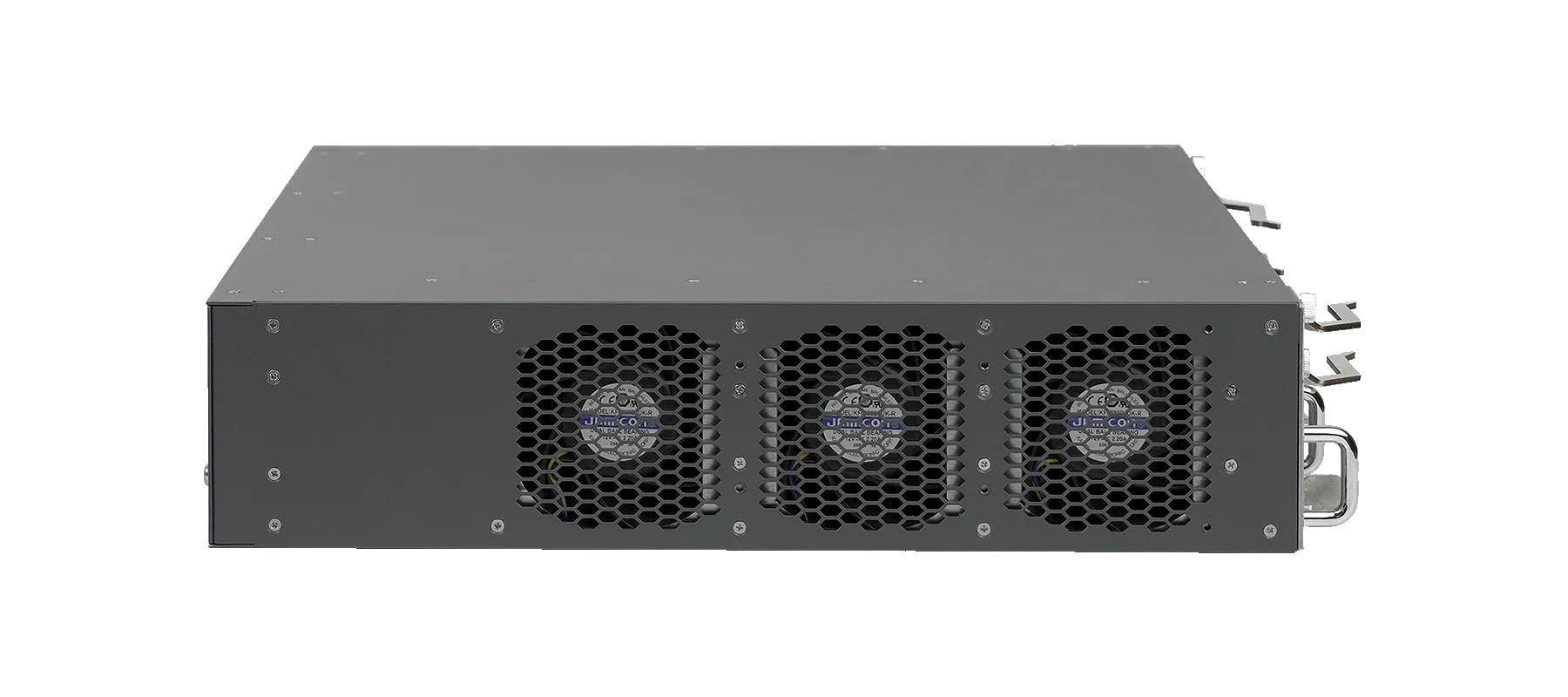

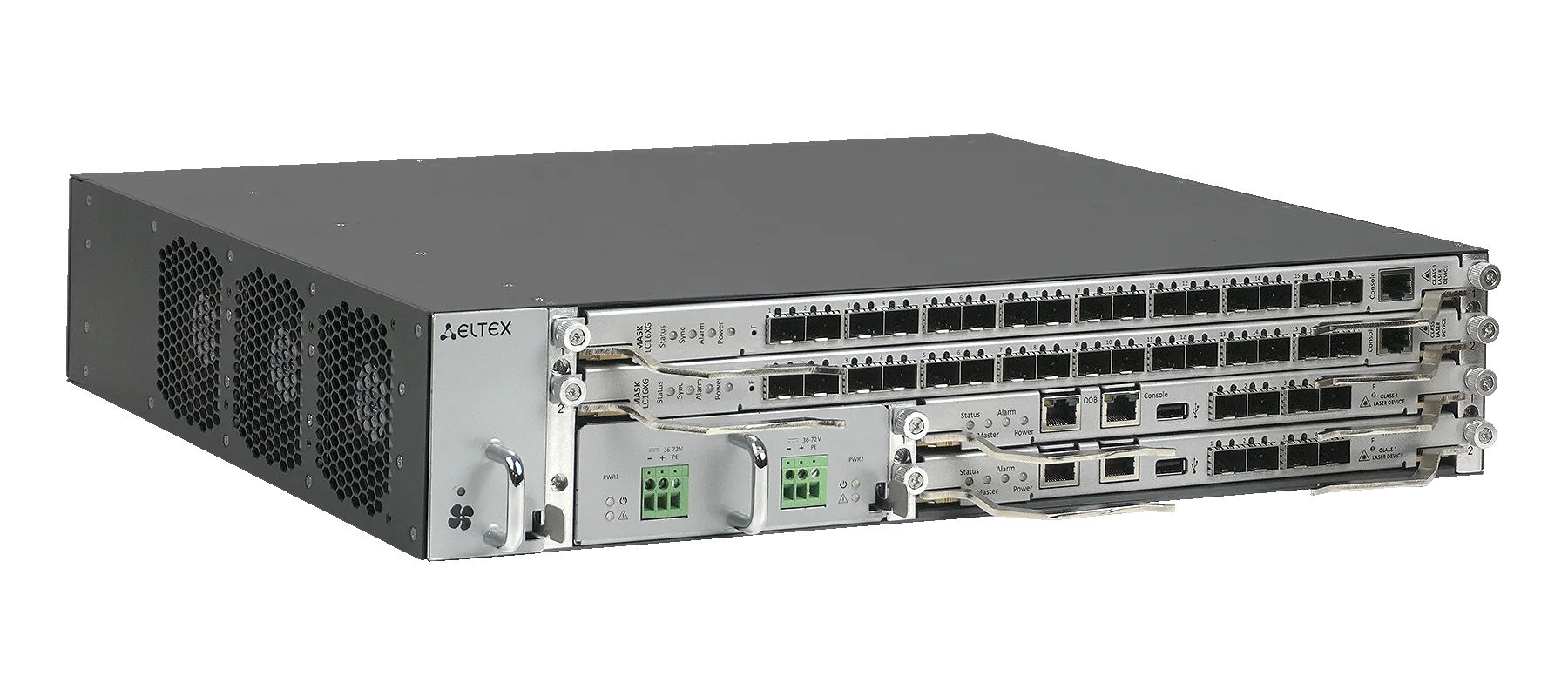

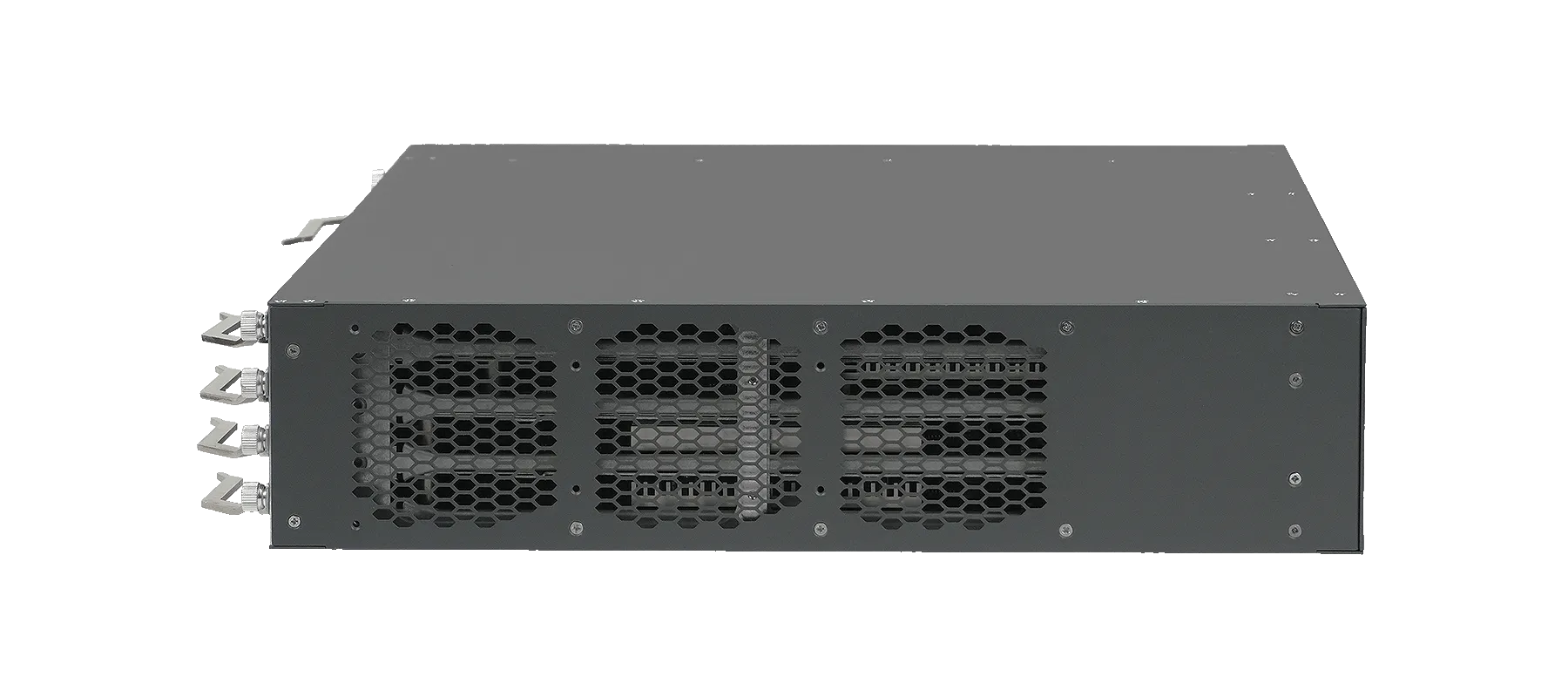

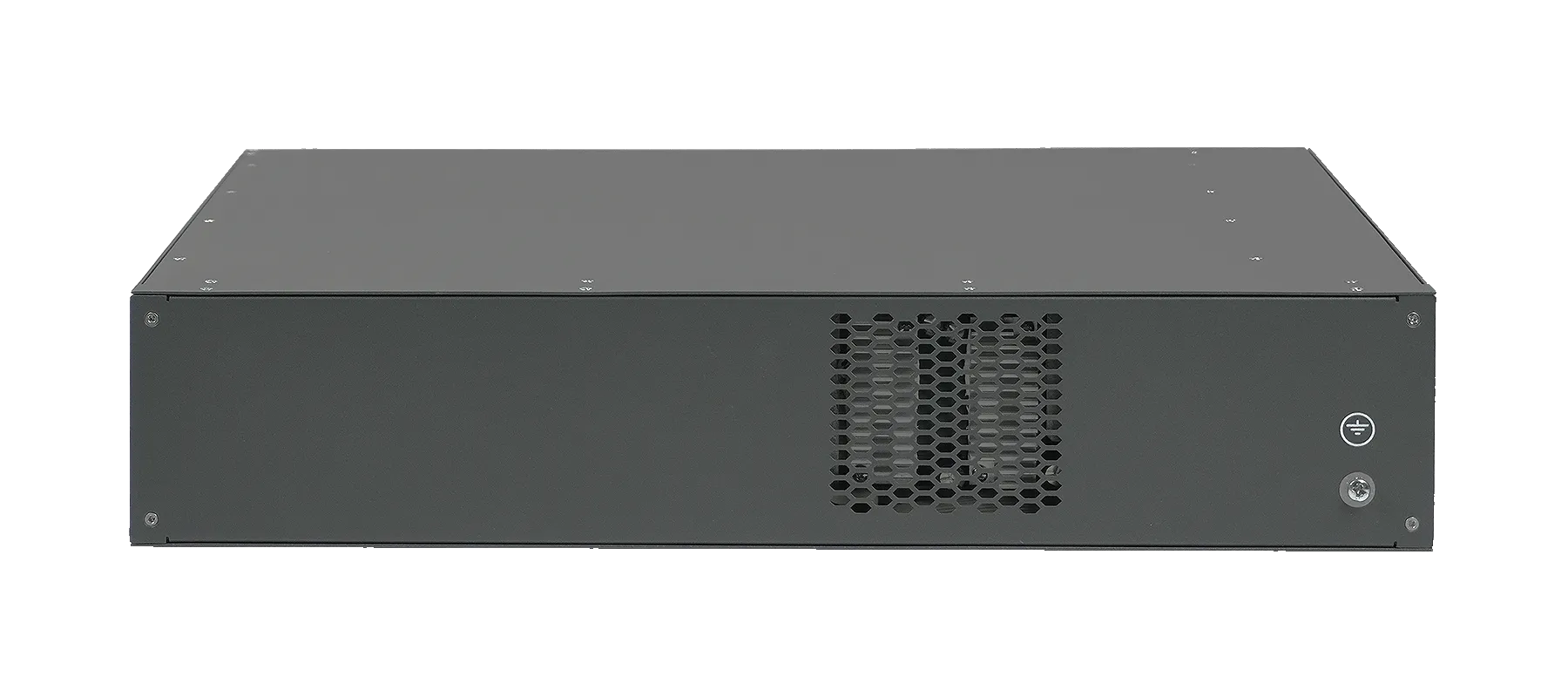

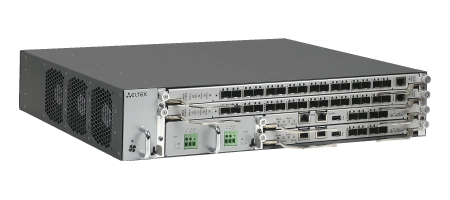

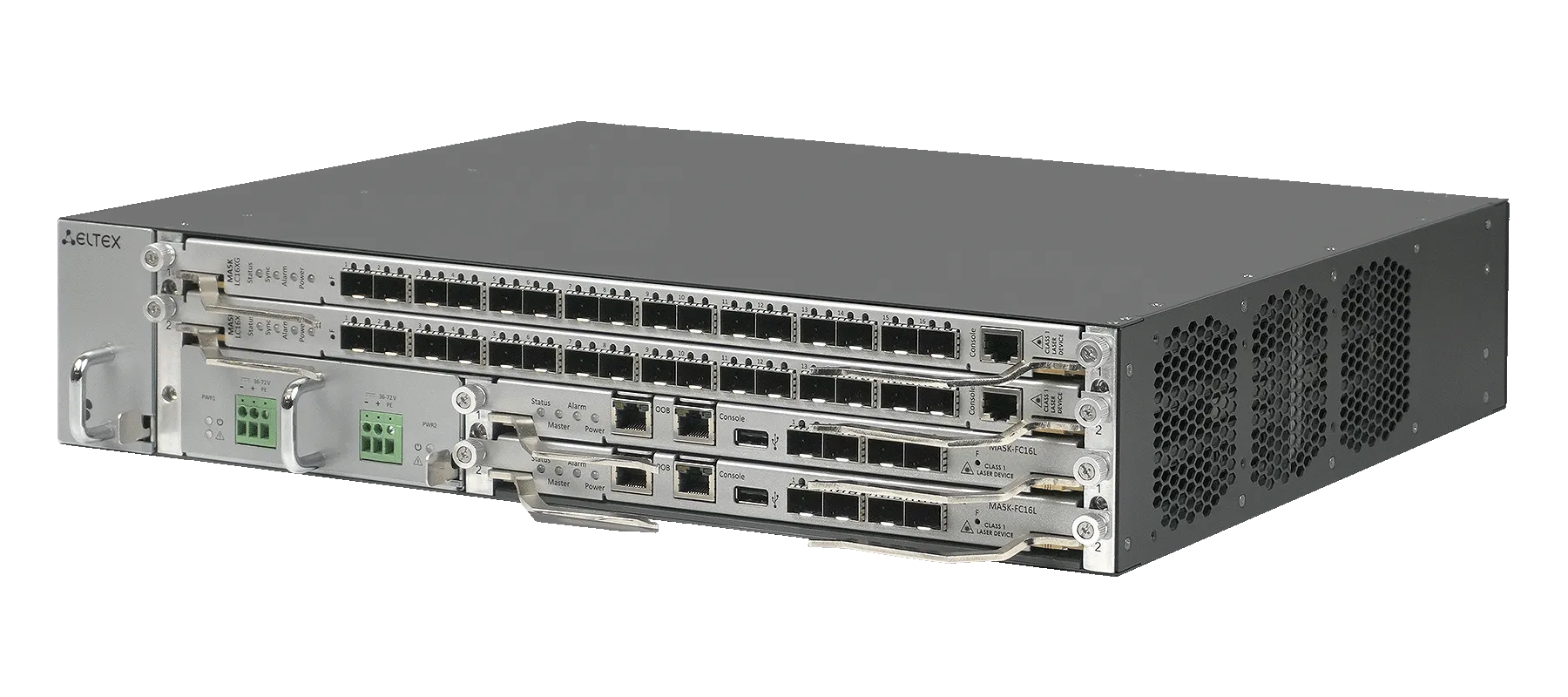

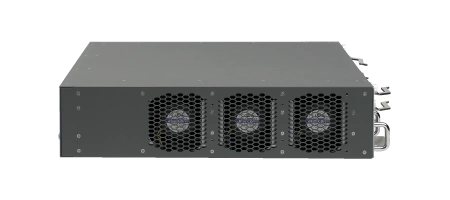

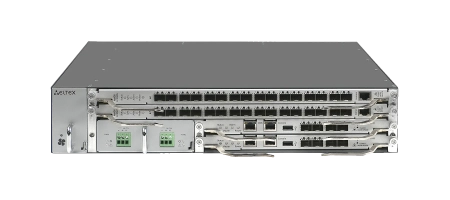

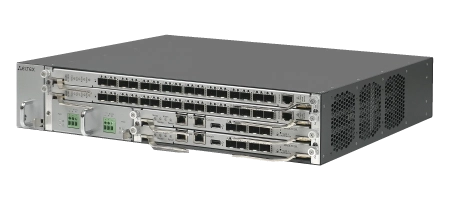

Каркас коммутационного блока OLT MA5020
В разработке
Артикул:
MA5020
Основные характеристики
- Форм-фактор: 19” евроконструктив 2U
- GPON/XGS-PON: до 2-х модулей (до 32 портов GPON/XGS-PON)
Каркас коммутационного блока
OLT MA5020
Мультисервисный узел доступа и агрегации МA5020 предназначен для построения сетей доступа по технологиям GPON/ XGS-PON. Система позволяет строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью..
Не работаем с физическими лицами
1
Добавить в спецификацию
В реестре минпромторга
Оборудование производства РФ в реестре минпромторга
Скидки
Партнерские скидки на оборудование с первого обращения
Резервирование
Резерв оборудования под ваши проекты
Подбор аналогов
Подбор оборудования на решения других производителей за 1 день
Общие параметры
|
Наполнение шасси |
до 2 модулей LC |
Физические характеристики
|
Количество вводов питания |
2 |
|
Напряжение питания |
36–72 В DC |
|
Средняя потребляемая мощность |
360 Вт |
|
Потребляемая мощность при полной нагрузке |
не более 490 Вт |
|
Потребляемая мощность крейта |
не более 50 Вт |
|
Потребляемая мощность FC16L |
не более 80 Вт |
|
Потребляемая мощность LC16G |
не более 55 Вт |
|
Потребляемая мощность LC16XG |
не более 105 Вт |
|
Потребляемая мощность LC16C1 |
не более 130 Вт |
|
Потребляемая мощность модуля вентиляции MA5K2-FAN |
не более 28 Вт |
|
Масса шасси в сборе без FC/LC |
6,4 кг |
|
Масса MA5K-FC16L |
1,86 кг |
|
Масса MA5K-LC16G |
3,04 кг |
|
Масса MA5K-LC16XG |
3,08 кг |
|
Масса модуля вентиляции MA5K2-FAN |
1 кг |
|
Масса заглушки MA5K16-FP-FC |
0,35 кг |
|
Масса заглушки MA5K16-FP-LC |
0,58 кг |
|
Габариты (Ш × В × Г) |
440 × 88 × 401 мм |
|
Интервал рабочих температур |
от -10 до +45 °С |
|
Относительная влажность |
до 80 % |
1Модуль в разработке
Функциональные возможности
Выполнение функций агрегирующего коммутатора с поддержкой следующих возможностей:
- MAC address learning/aging
- Ограничение количества MAC-адресов
- Обработка неизвестных MAC-адресов
- Ограничение широковещательного трафика
- Ограничение многоадресного трафика
- Количество multicast-групп до 1024
- Поддержка Q-in-Q в соответствии с IEEE 802.1ad
- STP, RSTP, MSTP
- Статическая маршрутизация
- Изоляция портов, изоляция портов в пределах одной VLAN
- Статическая (LAG) и динамическая (LACP) агрегация сетевых интерфейсов, в том числе интерфейсов, принадлежащих разным модулям FC
- Зеркалирование трафика с VLAN, с порта
- Поддержка QoS: 802.1p, DSCP, WFQ
- Поддержка IGMP/MLD Fast Leave
- Поддержка IGMP/MLD Proxy
- Поддержка IGMP/MLD Snooping
- Поддержка IGMP/MLD Querier
- Поддержка DHCPv4 Snooping
- Поддержка IPv4 Source guard
- Поддержка DHCPv4/DHCPv6 Relay Agent (Option 82, IP helper)
- LLDP (802.1ab)
- Поддержка PPPoE Intermediate agent
- Утилизация по сервисам ONT
Соответствие стандартам
- IEEE 802.3 10BASE-T Ethernet
- IEEE 802.3u 100BASE-T Fast Ethernet
- IEEE 802.3ab 1000BASE-T Gigabit Ethernet
- IEEE 802.3z Fiber Gigabit Ethernet
- ANSI/IEEE 802.3 NWay auto-negotiation
- IEEE 802.3x Full Duplex and flow control
- IEEE 802.3ad Link aggregation
- IEEE 802.1p Protocol for Traffic Prioritization
- IEEE 802.1Q Virtual LANs
- IEEE 802.1ad Provider Bridges (QinQ)
- IEEE 802.1v VLAN Classification by Protocol and Port
- IEEE 802.3ac VLAN tagging
- IEEE 802.1d MAC bridges
- IEEE 802.1w Rapid Reconfiguration of Spanning Tree
- IEEE 802.1s Multiple Spanning Trees
- IEEE 802.1x Port Based Network Access Control
- ITU-T G.988 GPON
- ITU-T G.984x GPON
Мультисервисный узел доступа и агрегации МA5020 предназначен для построения сетей доступа по технологиям GPON/ XGS-PON. Система позволяет строить масштабируемые отказоустойчивые сети «последней мили», отвечающие высоким требованиям безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.
Центральным элементом МA5020 является масштабируемый Ethernet-коммутатор уровня L2+ MA5K-FC16L, работающий во взаимодействии с интерфейсными модулями оптического 1 доcтупа MA5K-LC16G, MA5K-LC16XG и MA5K-LC16C, которые обеспечивают подключение абонентских устройств по технологиям GPON/XGS-PON.

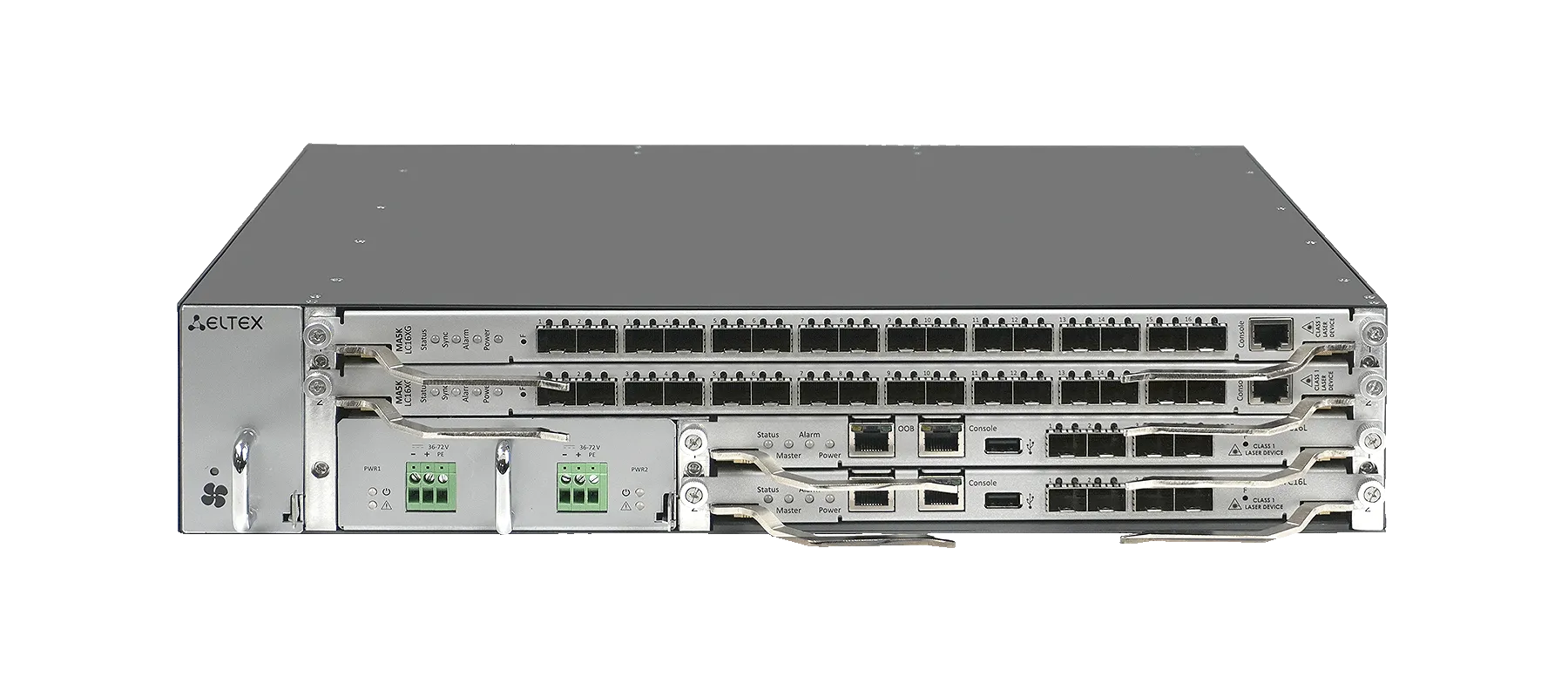

Модули устанавливаются в стандартный 19” евроконструктив 2U. В корпусе предусмотрены два слота для установки управляющих модулей коммутатора MA5K-FC16L и два слота для установки линейных модулей LC (GPON/XGS-PON).
В системе может присутствовать один или два модуля центрального коммутатора MA5K-FC16L. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через два соединения 100 Гбит/с, работающих в режиме разделения нагрузки и резервирования.
