Устройство электропитания UEP5-6 48В

Новинка

Артикул: UEP5-6

Основные характеристики

Максимальный диапазон входного напряжения - 176–265 В AC, 305–460 В AC
Номинальный диапазон входного напряжения - 200–240 В AC, 346–415 В AC
Номинальное выходное напряжение - -48 В DC
Диапазон выходного напряжения - -40...-58 В DC

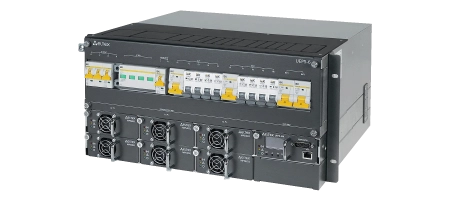

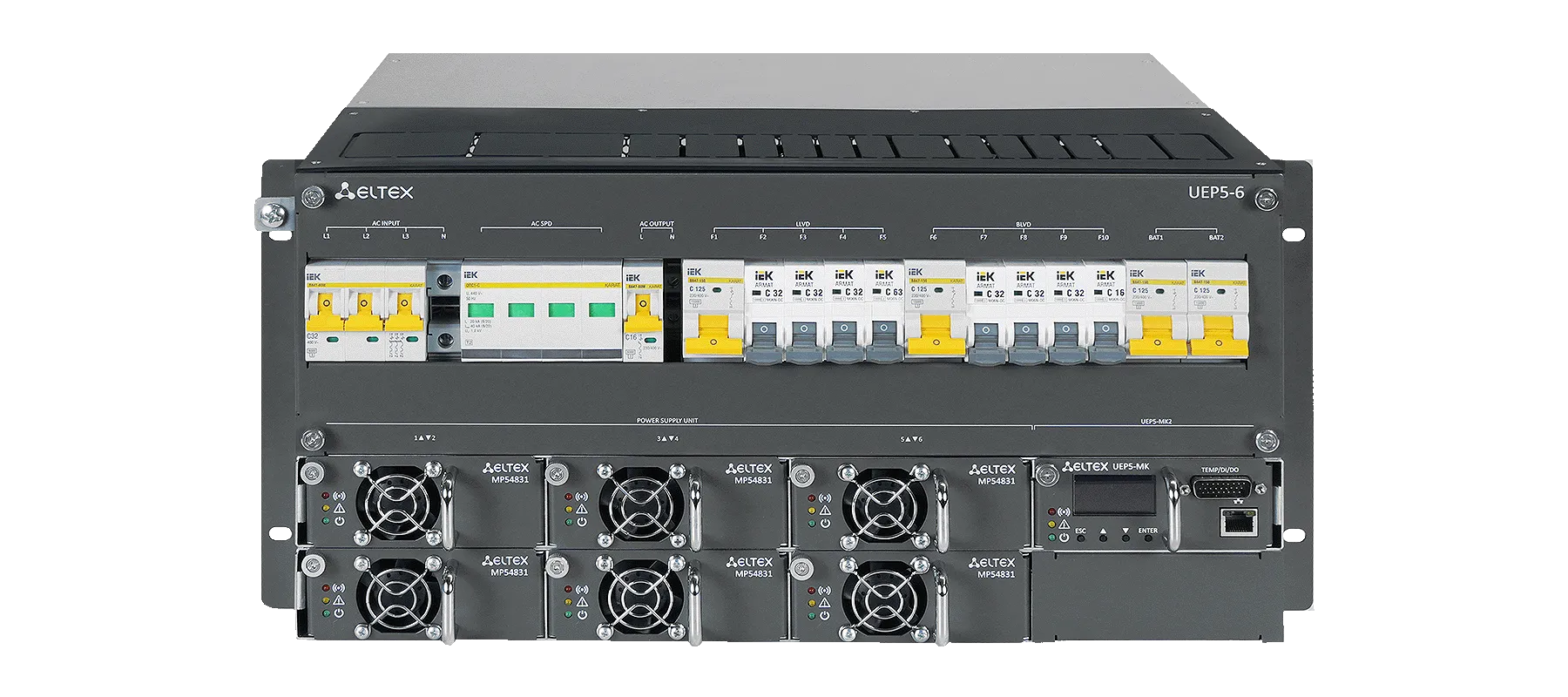

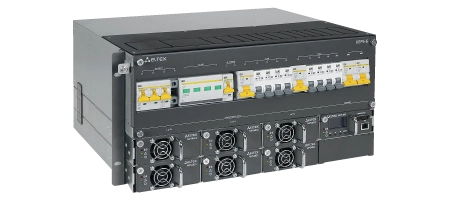

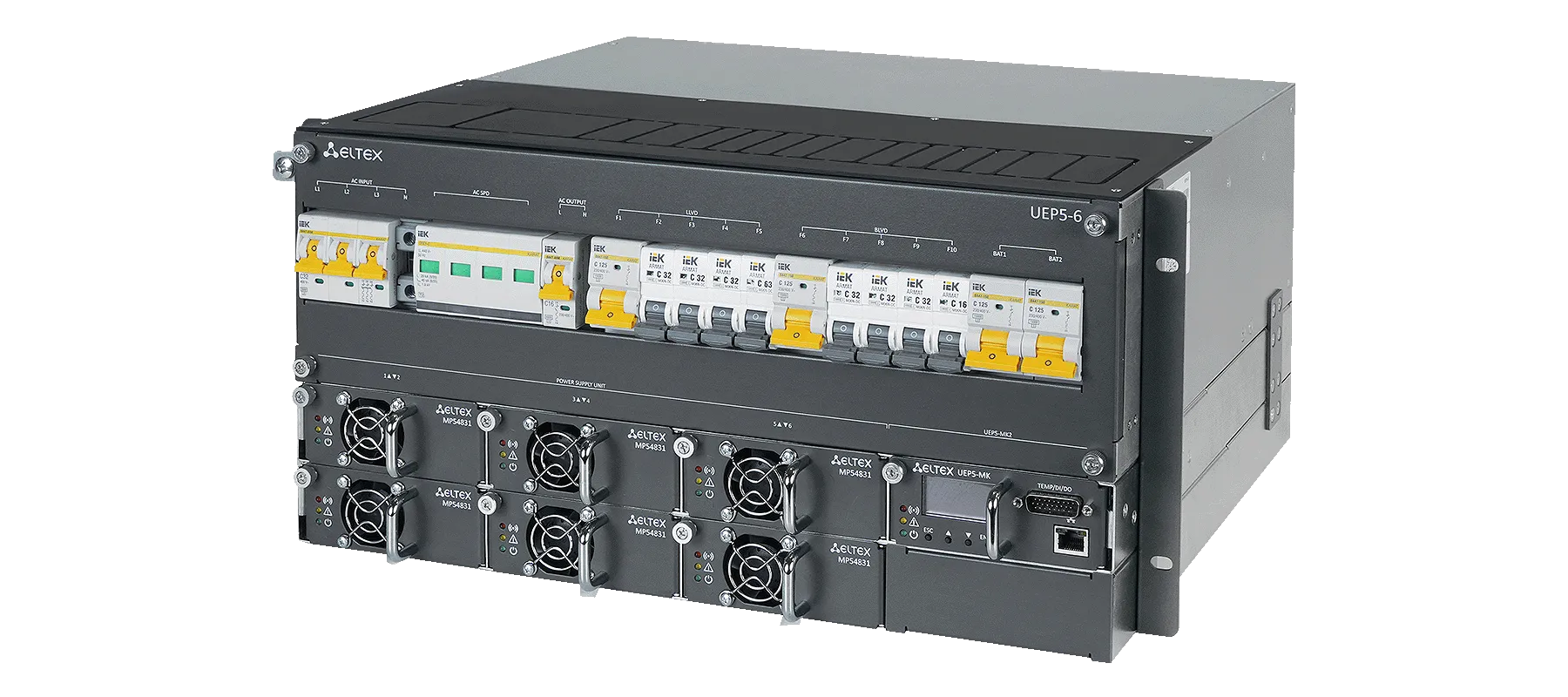

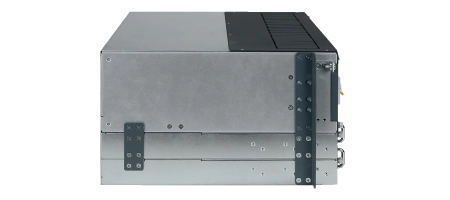

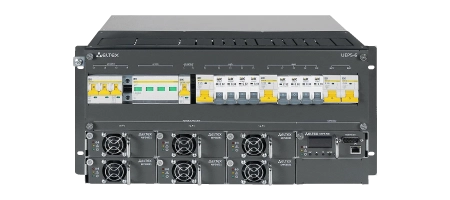

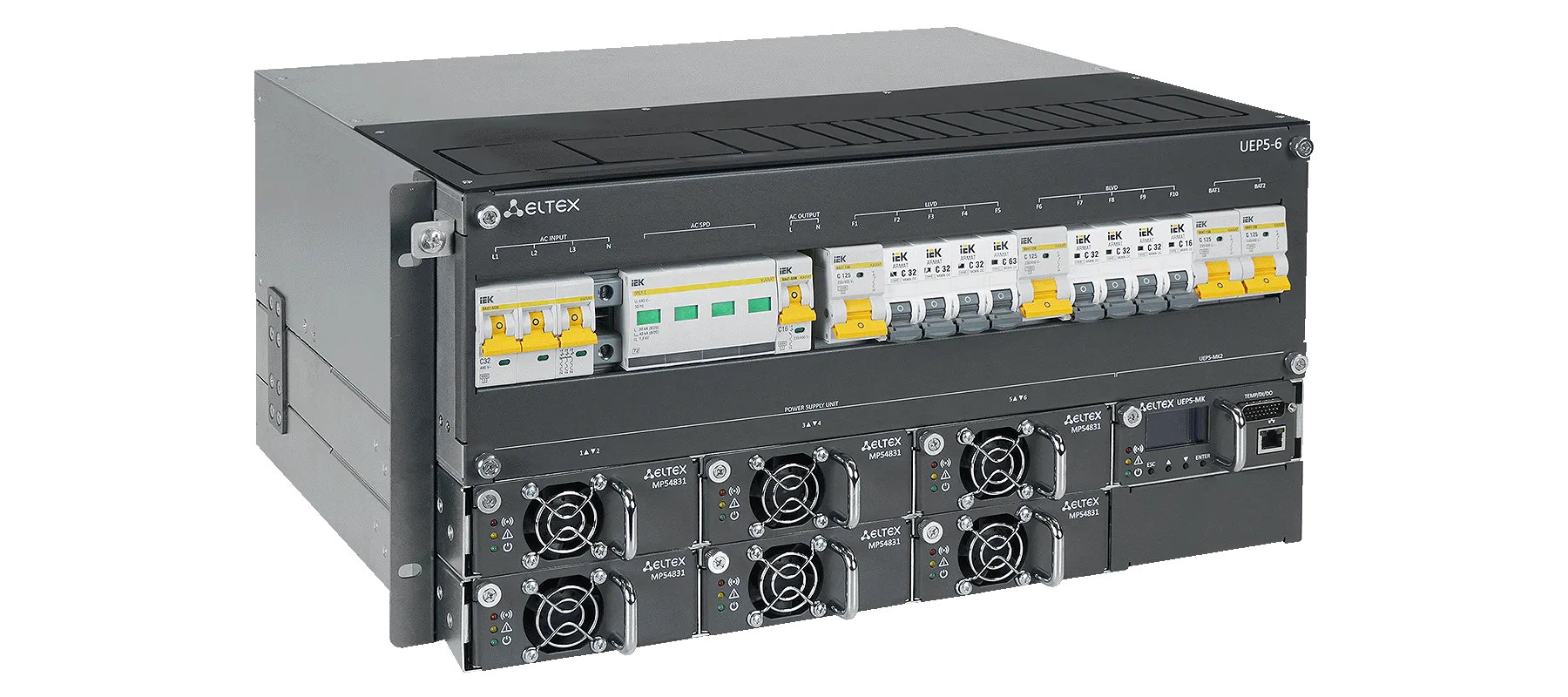

Устройство UEP5-6 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства ЭЛТЕКС или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 9 кВт (180 А), а также для заряда двух комплектов свинцово-кислотных аккумуляторных батарей. UEP5-6 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 5U.

Не работаем с физическими лицами

Добавить в спецификацию

Запросить цену

Написать на почту

Электротехнические параметры

Входные

Тип сети	Однофазная 230 В	3-фазная¹ 400 В
Максимальный диапазон входного напряжения	176–265 В AC	305–460 В AC
Номинальный диапазон входного напряжения	200–240 В AC	346–415 В AC
Входная частота	47–63 Гц
Коэффициент мощности	0,89

Выходные

Номинальное выходное напряжение	-48 В DC
Диапазон выходного напряжения	-40...-58 В DC
Максимальный выходной ток	180 А
КПД	не менее 90 %

Физические характеристики и условия окружающий среды

Рабочая температура окружающей среды	от -5 до +50 °C
Температура хранения	от -40 до +70 °C
Рабочая влажность при температуре +25 °С	до 80%
Масса:	Устройство без модулей – 15,6 кг Сменный cиловой модуль МР54831 – 1,5 кг Сменный модуль управления UEP5-MK2 – 0,7 кг Устройство в полной комплектации – 25,3 кг
Габариты (Ш × В × Г)	Устройство электропитания UEP5-6– 440 × 221 × 380 мм Сменный силовой модуль MР54831 – 106 × 43 × 259 мм Сменный модуль управления UEP5-MK2 – 106 × 43 × 212 мм
Количество силовых модулей в устройстве	6
Количество модулей управления в устройстве	1

¹Электропитание UEP5-6 осуществляется от четырехпроводной или пятипроводной сети трехфазного переменного тока напряжением 400 В или однофазной сети напряжением 230 В, частотой 47-63 Гц

Дистрибьютор нагрузки

Входной автоматический выключатель	32 А, 6 кА
Ограничитель импульсного перенапряжения	In=20 кА, Un=400 В, Im=40 кА
Выходной автоматический выключатель (AC)	16 А, 6 кА
Автоматический выключатель неприоритетной нагрузки	5 шт
Автоматический выключатель приоритетной нагрузки	5 шт
Автоматический выключатель групп АКБ	6
Коммутируемая нагрузка	125 А, 15 кА, 2 шт

Сменный модуль управления UEP5-MK2

10/100BASE-TX (RJ-45)	1
ЖК-дисплей	Монохромный дисплей с диагональю 1,54" дюйма
Разрешение ЖК-дисплея	128 × 64 пикселей
Количество дискретных входов	6
Гальваническая развязка	индивидуальная
Количество релейных дискретных выходов	6
Коммутируемая нагрузка	1 A, 30 В DC 0.3 A, 125 В AC
Гальваническая развязка	индивидуальная

Возможности UEP5-6

горячая замена силового модуля и модуля управления без отключения питания нагрузки и обесточивания UEP5-6
подключение двух комплектов АКБ
подключение пяти линий неприоритетной нагрузки, питание потребителей с любым типом нагрузки
подключение пяти линий приоритетной нагрузки, питание потребителей с любым типом нагрузки
одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении
защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В
защита выходных цепей устройства от коротких замыканий на выходе любого из силовых модулей
контроль параметров (выходное напряжение UEP, напряжение на АКБ, ток нагрузки, ток заряда батареи, выходной ток каждого модуля питания) и задание режимов работы через CLI и web-интерфейс
определение слота установки силового модуля MР54831
гибернация силовых модулей
тестирование АКБ

Основные функции управления

загрузка и выгрузка конфигурационного файла по TFTP
протокол SNMP
интерфейс командной строки (CLI)
SNTP (Simple Network Time Protocol)
локальная аутентификация
SSH-сервер, Telnet-сервер
автоматическая настройка DHCP
локальный журнал событий
локальный журнал истории команд
разграничение прав доступа пользователей
поддержка пользовательских сценариев управления (макросов)
дискретные входы/выходы («сухие контакты») для внешней сигнализации и управления
