Устройство электропитания УЭП5-2 Eltex
Основные характеристики
- Номинальный диапазон входного напряжения - 200–240 В AC
- Диапазон выходного напряжения - -40...-58 В DC
- Модуль управления - UEP5-MK
- Исполнение - 1U, 19"
- Габариты (ШхВхГ) - 440 × 44 × 280 мм
- Масса в полной комплектации - 7,1 кг

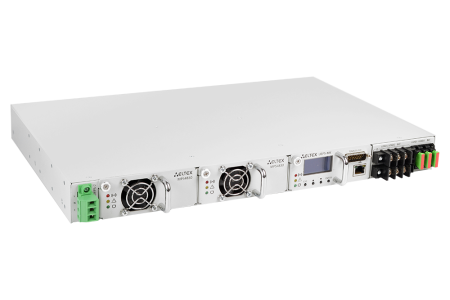

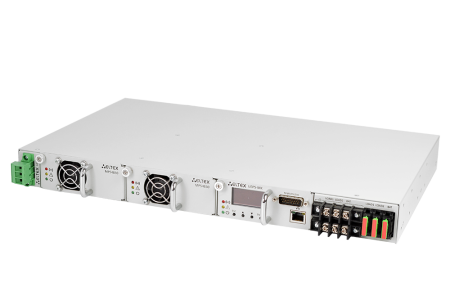

Устройство электропитания УЭП5-2
Устройство УЭП5-2 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства Eltex или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи.
Не работаем с физическими лицами
Описание
Описание
—
Устройство UEP5-2 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства ЭЛТЕКС или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи. UEP5-2 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 1U.
Получитe в Telegram прайс-лист Форпост и узнайте цены на оборудование
Электротехнические параметры
Выходные
Физические характеристики и условия окружающий среды
Сменный модуль управления UEP5-MK
Возможности UEP5-2
Входные
|
Максимальный диапазон входного напряжения |
176–265 В AC |
|
Номинальный диапазон входного напряжения |
200–240 В AC |
|
Входная частота |
47–63 Гц |
|
Коэффициент мощности |
0,89 |
Выходные
|
Номинальное выходное напряжение |
-48 В DC |
|
Диапазон выходного напряжения |
-40...-58 В DC |
|
Максимальный выходной ток (при работе от АКБ) |
30 А |
|
Максимальный выходной ток (при работе от сети AC) |
60 A |
|
Максимальный выходной ток по линии «LOAD1» |
30 A |
|
Максимальный выходной ток по линии «LOAD2» |
30 A |
|
Максимальный входной/выходной ток по линии «BAT» |
30 A |
|
КПД |
не менее 90 % |
Физические характеристики и условия окружающий среды
|
Рабочая температура окружающей среды |
от -5 до +50 °C |
|
Температура хранения |
от -40 до +70 °C |
|
Рабочая влажность при температуре +25 °С |
до 80% |
|
Масса: |
Устройство без модулей – 3,4 кг Сменный cиловой модуль МР54830 – 1,5 кг Сменный модуль управления UEP5-MK – 0,7 кг Устройство в полной комплектации – 7,1 кг |
|
Габариты (Ш × В × Г) |
Устройство электропитания UEP5-2 – 440 × 44 × 280 мм Сменный силовой модуль MР54830 – 106 × 43 × 259 мм Сменный модуль управления UEP5-MK – 106 × 43 × 212 мм |
|
Количество силовых модулей в устройстве |
2 |
|
Количество модулей управления в устройстве |
1 |
Сменный модуль управления UEP5-MK
|
10/100BASE-TX (RJ-45) |
1 |
|
ЖК-дисплей |
Монохромный дисплей с диагональю 1,54" дюйма |
|
Разрешение ЖК-дисплея |
128 × 64 пикселей |
Возможности UEP5-2
- горячая замена силового модуля и модуля управления без отключения питания нагрузки и обесточивания UEP5-2
- подключение АКБ
- подключение двух линий нагрузки, питание потребителей с любым типом нагрузки
- одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении
- защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В
- защита выходных цепей устройства от коротких замыканий на выходе любого из силовых модулей
- контроль параметров (выходное напряжение UEP, напряжение на АКБ, ток нагрузки, ток заряда батареи, выходной ток каждого модуля питания) и задание режимов работы через CLI и web-интерфейс
- загрузка и выгрузка конфигурационного файла по TFTP
- протокол SNMP
- интерфейс командной строки (CLI)
- SNTP (Simple Network Time Protocol)
- локальная аутентификация
- SSH-сервер, Telnet-сервер
- автоматическая настройка DHCP
- локальный журнал событий
- локальный журнал истории команд
Устройство UEP5-2 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства ЭЛТЕКС или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи. UEP5-2 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 1U.
