ЗВУ DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 TKI ФОРПОСТ
Артикул:
15-232460523
Основные характеристики
- Входное напряжение питания - АС (220В) или DC (220В)
- Выходное напряжение пост. тока - 24В
- Ток нагрузки - 500А
- Мощность нагрузки - 15000Вт
- Охлаждение - принудительное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - да
- Количество БПС - 5 шт.
- Исполнение - 9U, 19"
- Габариты (ШхГхВ) - 483х570х399мм
- Масса - 52 кг

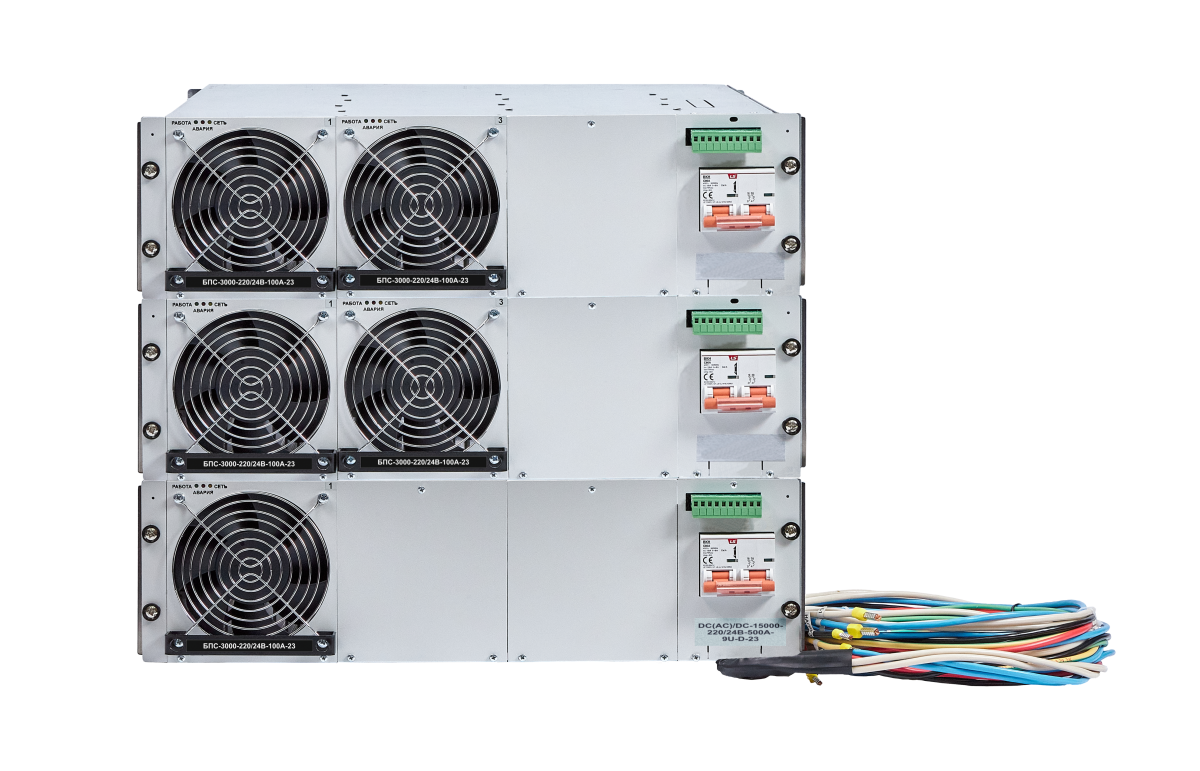

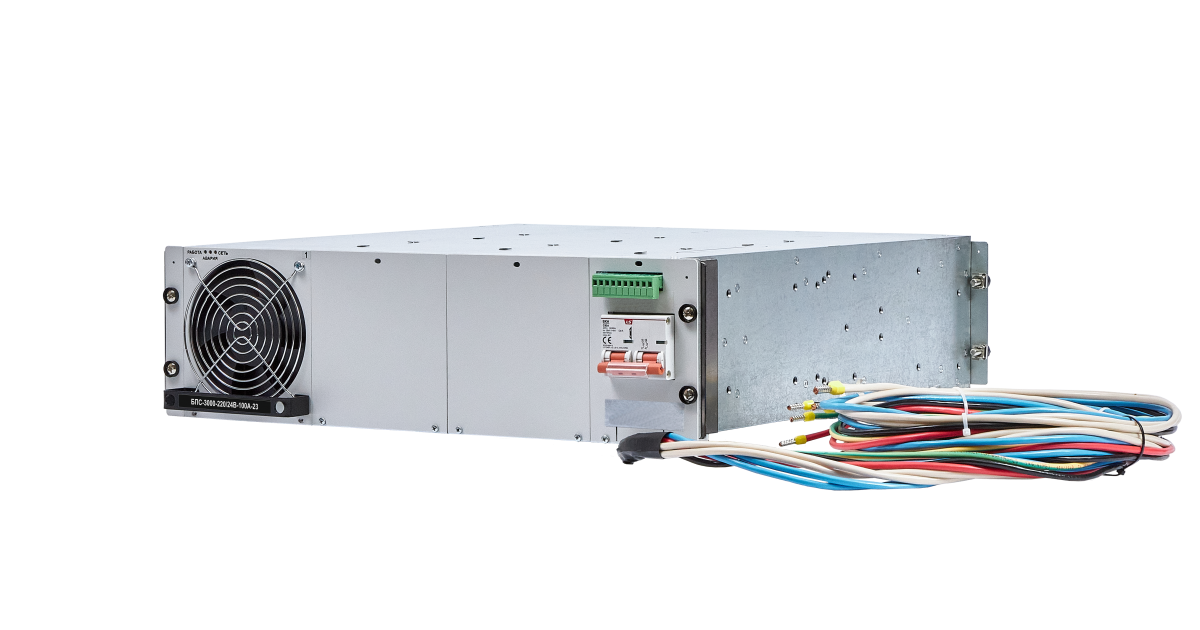

Модульное зарядно-выпрямительное устройство
DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 TKI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.
ИПС может работать с реле контроля изоляции и LVBD (не входят в комплектацию - заказываются отдельно).
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 TKI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.
ИПС может работать с реле контроля изоляции и LVBD (не входят в комплектацию - заказываются отдельно).
Имеет универсальный вход DC(AC) 220В, что позволяет использовать в качестве источника питания как сеть АС 220В, так и ввод DC 220В.
Гарантия: 36 месяцев
Не работаем с физическими лицами
Описание
Комплект поставки
—
-
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
-

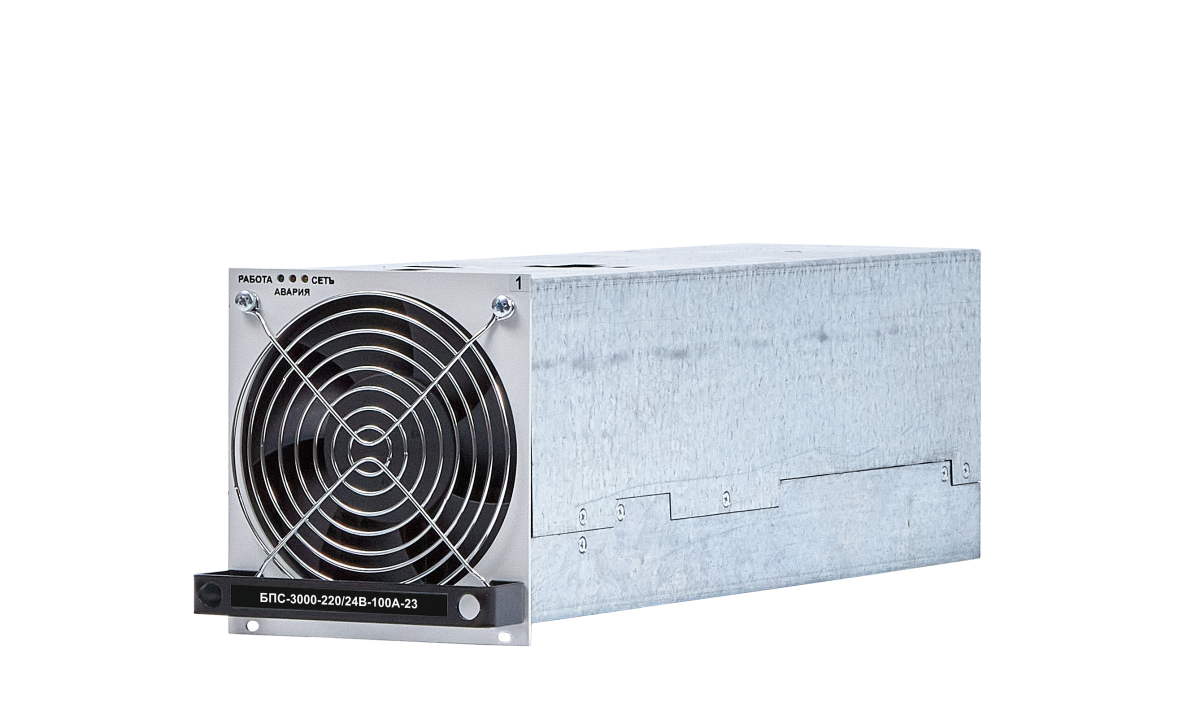

Модуль БПС (количество зависит от номинальной мощности ЗВУ)
-
Модуль измерения тока АКБ
-
Устройство контроля и управления
-
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
-
Паспорт
-
Руководство по эксплуатации
Описание
—
Одной из основных функций зарядно-выпрямительного устройства источника питания стабилизированного с универсальным входом DC(AC) 220B является зарядка и содержание кислотных аккумуляторных батарей. Благодаря этому устройству, аккумуляторы могут обеспечивать бесперебойное питание в случае отключения основного источника электропитания.
Универсальный вход позволяет питать нагрузку как от сети переменного тока AC 220B, так и от постоянного DC 220B.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Еще одной важной функцией DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 ТКI является возможность параллельной работы с аккумуляторами на нагрузку. Это позволяет обеспечить непрерывное питание даже в случае отключения одного из аккумуляторов или их неисправности.
DC(AC)/DC также предоставляет возможность формовки отдельных аккумуляторов для оптимизации их работы и долгого срока службы.
Если требуется работа без аккумуляторов, то источник питания может обеспечить фиксированное выходное напряжение из диапазона 24В ± 15%. Таким образом, он может быть использован в различных ситуациях и обеспечить стабильное питание при любых условиях.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.

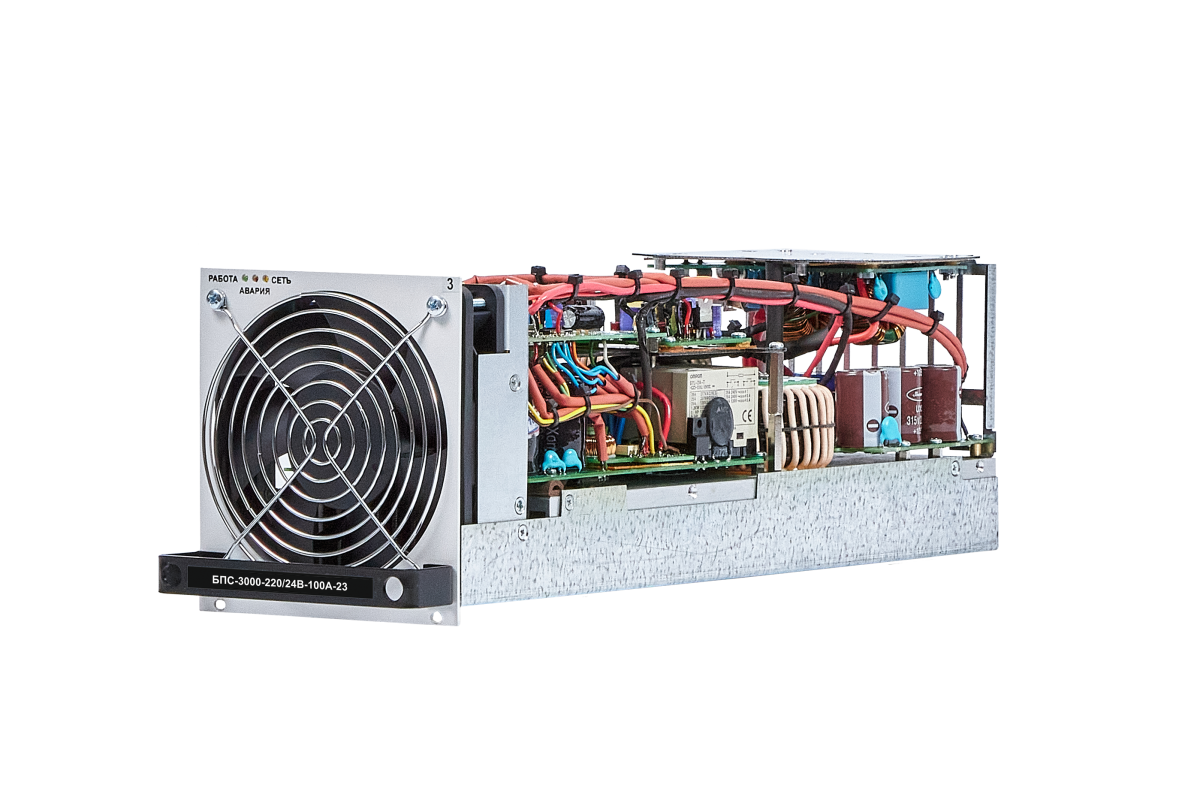

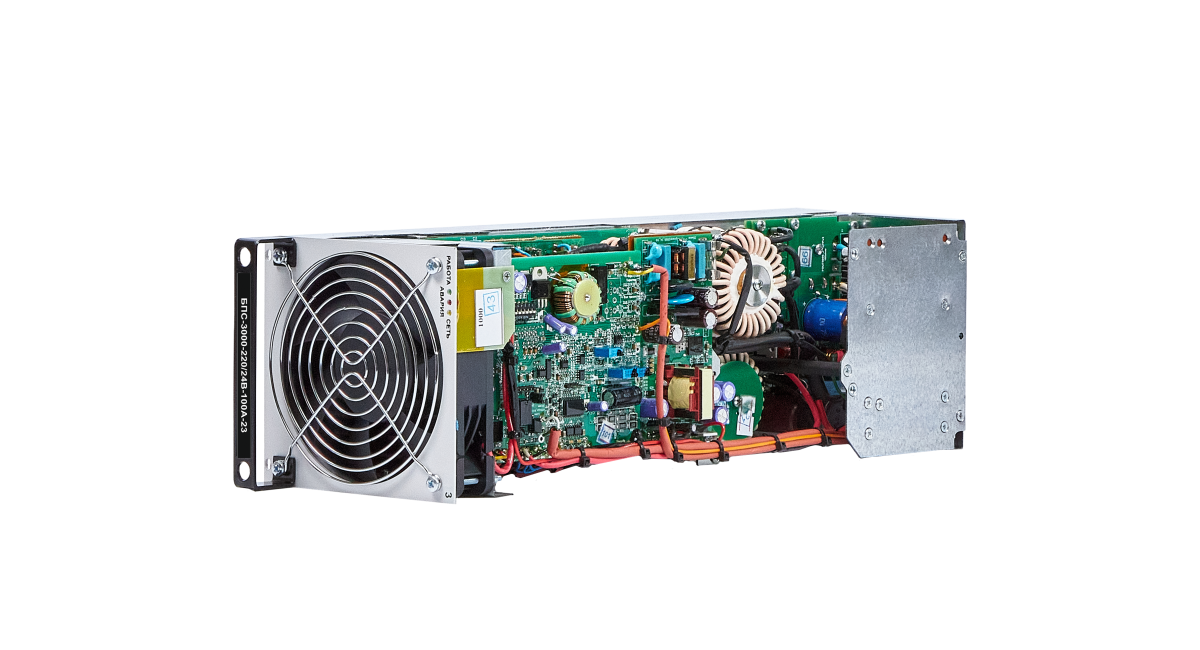

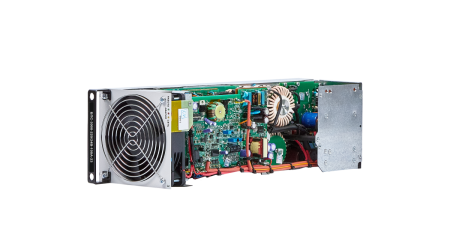

ЗВУ имеет принудительный тип воздушного охлаждения, вентилятор встроен прямо в силовой модуль-выпрямитель. Управление вентилятором осуществляется сигналом с УКУ, что позволяет отслеживать его работу с помощью протокола RS485.

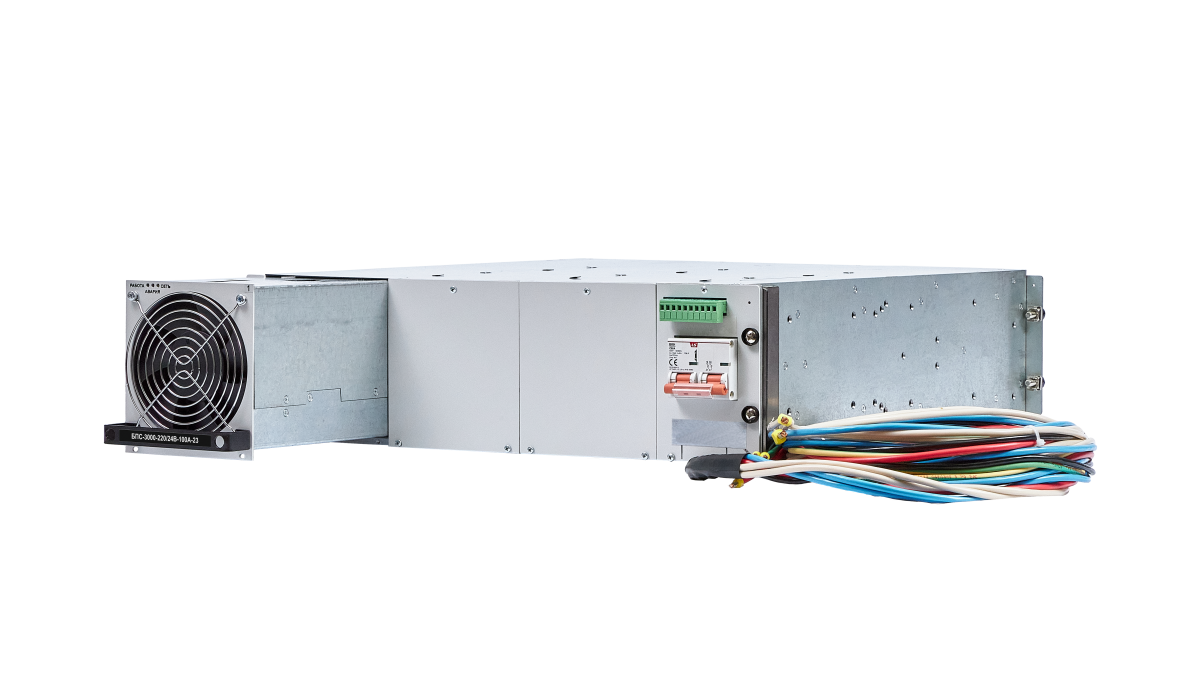

Модульная структура источника питания позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. В этом случае отключаются функции работы с аккумуляторными батареями, и настраивается работа, поддерживающая заданное фиксированное напряжение. Выходное напряжение можно установить любое из допустимого диапазона 24В ± 15%.
В случае выхода из строя контроллера, вся система переходит в автономный режим работы с поддержанием заданного выходного напряжения.
Наша команда менеджеров предлагает вам DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 ТКI по цене производителя. Мы также предоставляем консультации наших опытных инженеров, которые успешно работают с системами гарантированного электропитания более 20 лет. Мы оказываем услуги по всей территории России, включая такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие.
Изделия ФОРПОСТ, доступные для покупки в компании НТЦ СГЭП, являются аналогами оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования Форпост уже сегодня.
Другие ЗВУ на базе модулей БПС-3000-220/24В-100А-23:
- DC(AC)/DC-3000-220/24В-100А-1/3-3U-23 ТКI
- DC(AC)/DC-6000-220/24В-200А-2/2-3U-D-23 TKI
- DC(AC)/DC-12000-220/24В-400А-4/6-6U-23 ТКI
Получитe в Telegram прайс-лист Форпост и узнайте цены на оборудование
|
Номинальное вх. напряжение, В |
АС (220) или DC (220) |
|
Номинальное вых. напряжение, В |
24 |
|
Число фаз |
1 |
|
Количество выпрямителей |
5 |
|
Диапазон входного напряжения, В |
АС 220(230) ± 15% или DC (176 ÷ 260) |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
20 ... 29 |
|
Номинальный выходной ток, А |
500 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
принудительное |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
95,5 |
|
Максимальная потребляемая мощность, не более, ВА |
17000 |
|
Возможность параллельной работы |
да |
|
Пульсации выходного напряжения (от пика до пика), мВ |
50 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,85 |
|
Коэффициент мощности, не менее |
0,99 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС-3000-220/24В-100А-23 (ток ограничения), А |
102 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Форм-фактор |
23 |
|
Высота |
9U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 510 х 399 |
|
Масса, не более, кг |
52 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Одной из основных функций зарядно-выпрямительного устройства источника питания стабилизированного с универсальным входом DC(AC) 220B является зарядка и содержание кислотных аккумуляторных батарей. Благодаря этому устройству, аккумуляторы могут обеспечивать бесперебойное питание в случае отключения основного источника электропитания.
Универсальный вход позволяет питать нагрузку как от сети переменного тока AC 220B, так и от постоянного DC 220B.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Еще одной важной функцией DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 ТКI является возможность параллельной работы с аккумуляторами на нагрузку. Это позволяет обеспечить непрерывное питание даже в случае отключения одного из аккумуляторов или их неисправности.
DC(AC)/DC также предоставляет возможность формовки отдельных аккумуляторов для оптимизации их работы и долгого срока службы.
Если требуется работа без аккумуляторов, то источник питания может обеспечить фиксированное выходное напряжение из диапазона 24В ± 15%. Таким образом, он может быть использован в различных ситуациях и обеспечить стабильное питание при любых условиях.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
ЗВУ имеет принудительный тип воздушного охлаждения, вентилятор встроен прямо в силовой модуль-выпрямитель. Управление вентилятором осуществляется сигналом с УКУ, что позволяет отслеживать его работу с помощью протокола RS485.
Модульная структура источника питания позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей.
ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. В этом случае отключаются функции работы с аккумуляторными батареями, и настраивается работа, поддерживающая заданное фиксированное напряжение. Выходное напряжение можно установить любое из допустимого диапазона 24В ± 15%.
В случае выхода из строя контроллера, вся система переходит в автономный режим работы с поддержанием заданного выходного напряжения.
Наша команда менеджеров предлагает вам DC(AC)/DC-15000-220/24В-500А-5/6-9U-D-23 ТКI по цене производителя. Мы также предоставляем консультации наших опытных инженеров, которые успешно работают с системами гарантированного электропитания более 20 лет. Мы оказываем услуги по всей территории России, включая такие города, как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и другие.
Изделия ФОРПОСТ, доступные для покупки в компании НТЦ СГЭП, являются аналогами оборудования таких брендов, как Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования Форпост уже сегодня.
Другие ЗВУ на базе модулей БПС-3000-220/24В-100А-23:
- DC(AC)/DC-3000-220/24В-100А-1/3-3U-23 ТКI
- DC(AC)/DC-6000-220/24В-200А-2/2-3U-D-23 TKI
- DC(AC)/DC-12000-220/24В-400А-4/6-6U-23 ТКI
