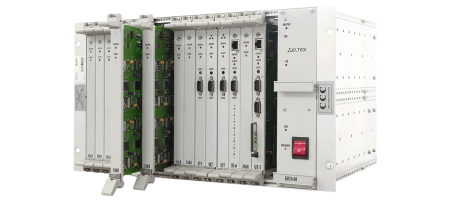

Цифровая АТС МС240
Распродажа остатков
Артикул:
МС240
Основные характеристики
- Шаг расширения - 24
- Предоставляемые функции ДВО - 32 категории ДВО
Цифровая АТС МС240
МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.
Не работаем с физическими лицами
Описание
Описание
—
Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости.
Архитектура
МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.
Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор, установленный в одном из каркасов станции.
Центральный процессор станции МС240 позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.
АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКПМ – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров
Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.
Цифровая АТС МС240 Eltex может использоваться для импортозамещения брендов Cisco, Huawei, Ubiquiti, MikroTik, Juniper Networks в области телекоммуникационного оборудования, где отсутствует техническая поддержка на русском языке и лицензирование.
Цифровую АТС МС240 по цене производителя вы можете купить, обратившись к нашим менеджерам. Также, вы можете получить консультацию наших квалифицированных сетевых инженеров, специалистов по серверному оборудованию и других специалистов технического отдела. Мы работаем по всей территории России. Если вам необходимо купитьЦифровая АТС МС240 Eltex в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске и других городах, мы будем рады помочь вам в этом.
Получить каталог и цены в Telegram
Отправить ТЗ и получить консультацию в подборе оборудования consult1@sgep-it.ru
В реестре минпромторга
Оборудование производства РФ в реестре минпромторга
Скидки
Партнерские скидки на оборудование с первого обращения
Резервирование
Резерв оборудования под ваши проекты
Подбор аналогов
Подбор оборудования на решения других производителей за 1 день
Параметры ЦСЛ ИКМ
Количество разговорных каналов в одном тракте 30 (15)
Закон кодирования информации HDB3, AMI (AMI, NRZ)
Критерии обнаружения и потери цикловой и сверхцикловой синхронизации по рекомендациям МСЭ-Т
Протоколы взаимодействия по тракту ИКМ 2 ВСК, 1 ВСК, E&M, транзит, FXO/FXS, PRI, ОКС-7
Общие параметры
Количество абонентских линий до 1920 при использовании модулей 24АК (24АК-Д)
Шаг расширения 24
Сопротивление абонентской линии:
– вместе с телефонным аппаратом не более 1,8 кОм
– в режиме «повышенной дальности» не более 6 кОм (только для 24АК-Д)
– при работе с блокиратором не более 2 кОм
Способ набора номера вызываемого абонента декадный, частотный (DTMF)
Частота сигнала индукторного вызова (ИВ) 25±2 Гц
Напряжение генератора ИВ 65-75 В
Управление программное
Тип процессорного устройства AT91RM9200
Тип сигнального процессора ADSP 2196
Связь с другими АТС ЦСЛ ИКМ, каналы ТЧ
Удельная нагрузка в ЧНН:
абонентская линия не менее 0,2 Эрл
соединительная линия не менее 0,9 Эрл
Предоставляемые функции ДВО 32 категории ДВО
Напряжение питания 24..60В
Удельная потребляемая мощность 0,2 Вт/номер
Интервал рабочих температур от минус 10 до +45 оС
Параметры СЛ ТЧ
Входное/выходное сопротивление 600/600 Ом
Тип стыка шестипроводный, E&M Type V
Протоколы взаимодействия 1 ВСК, E&M, АДАСЭ, ИВА-20, ССС, ИКТН, ТДН
Количество разговорных каналов в одном тракте 30 (15)
Закон кодирования информации HDB3, AMI (AMI, NRZ)
Критерии обнаружения и потери цикловой и сверхцикловой синхронизации по рекомендациям МСЭ-Т
Протоколы взаимодействия по тракту ИКМ 2 ВСК, 1 ВСК, E&M, транзит, FXO/FXS, PRI, ОКС-7
Общие параметры
Количество абонентских линий до 1920 при использовании модулей 24АК (24АК-Д)
Шаг расширения 24
Сопротивление абонентской линии:
– вместе с телефонным аппаратом не более 1,8 кОм
– в режиме «повышенной дальности» не более 6 кОм (только для 24АК-Д)
– при работе с блокиратором не более 2 кОм
Способ набора номера вызываемого абонента декадный, частотный (DTMF)
Частота сигнала индукторного вызова (ИВ) 25±2 Гц
Напряжение генератора ИВ 65-75 В
Управление программное
Тип процессорного устройства AT91RM9200
Тип сигнального процессора ADSP 2196
Связь с другими АТС ЦСЛ ИКМ, каналы ТЧ
Удельная нагрузка в ЧНН:
абонентская линия не менее 0,2 Эрл
соединительная линия не менее 0,9 Эрл
Предоставляемые функции ДВО 32 категории ДВО
Напряжение питания 24..60В
Удельная потребляемая мощность 0,2 Вт/номер
Интервал рабочих температур от минус 10 до +45 оС
Параметры СЛ ТЧ
Входное/выходное сопротивление 600/600 Ом
Тип стыка шестипроводный, E&M Type V
Протоколы взаимодействия 1 ВСК, E&M, АДАСЭ, ИВА-20, ССС, ИКТН, ТДН
Цифровая АТС МС240 является современной конвергентной коммуникационной платформой с высокими технико-экономическими показателями, применяется на городских и сельских сетях в качестве оконечной, узловой, центральной АТС, учрежденческо-производственной АТС, коммутатора оперативно-диспетчерской и селекторной связи, узла сетевой служебной связи, а также выноса абонентской емкости.
Архитектура
МС240 имеет блочно-модульную архитектуру. Минимальным элементом является модуль. Модули абонентских комплектов и модули соединительных линий устанавливаются в единый блок.
Один абонентский блок ЦАТС МС240 имеет емкость до 384 АК с шагом наращивания 24 абонентских комплектов. Емкость станции увеличивается путем добавления блоков расширения, количество которых зависит от требуемой абонентской емкости и не превышает четырех. При этом для управления блоками расширения используется один центральный процессор, установленный в одном из каркасов станции.
Центральный процессор станции МС240 позволяет, путем подключения абонентских блоков расширения, увеличить емкость до 1920 АЛ с нагрузкой 0,6 Эрл и до 28 цифровых потоков Е1 с нагрузкой 1 Эрл.
АТС большой емкости строятся на базе блока коммутатора потоков БКП-М. Блоки МС240, с установленными модулями абонентских комплектов, подключаются к БКП-М по протоколу V5.2. Максимальная емкость БКПМ – 256 потоков Е1 (G.703), абонентская емкость – 30000 номеров
Абонентский вынос
МС240 применяется для выноса абонентской емкости по протоколу V5.2 (модификация МС240AN). В этом случае к основному блоку станции можно подключить один блок расширения, таким образом максимальная абонентская емкость MC240AN – 768 номеров. Коммутация соединений осуществляется в вышестоящей станции, например БКП-М.
Цифровая АТС МС240 Eltex может использоваться для импортозамещения брендов Cisco, Huawei, Ubiquiti, MikroTik, Juniper Networks в области телекоммуникационного оборудования, где отсутствует техническая поддержка на русском языке и лицензирование.
Цифровую АТС МС240 по цене производителя вы можете купить, обратившись к нашим менеджерам. Также, вы можете получить консультацию наших квалифицированных сетевых инженеров, специалистов по серверному оборудованию и других специалистов технического отдела. Мы работаем по всей территории России. Если вам необходимо купитьЦифровая АТС МС240 Eltex в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске и других городах, мы будем рады помочь вам в этом.
Документация
Руководство по эксплуатации, часть 6. Модуль шлюза TM.IP, версия 1.6 MC240.pdf 2.63 MB Руководство по эксплуатации, часть 5. Программа мониторинга сети станций MC240.pdf 2.15 MB Руководство по эксплуатации, часть 4. Инструкция пользователя системного аппарата MC240.pdf 1.05 MB
Открыть полностью
Руководство по эксплуатации, часть 3. Программа конфигурирования и мониторинга МС-240.pdf
5.04 MB
Руководство по эксплуатации, часть 2. Работа с изделием MC240.pdf
3.58 MB
Руководство по эксплуатации, часть 1. Описание и работа изделия MC240.pdf
3.03 MB
Конвертор цифровых интерфейсов.pdf
1.00 MB
Интеграция kamailio с платой TM.IP.pdf
482.56 KB
Инструкция по техническому обслуживанию станции.pdf
1.00 MB
Инструкция по начальному конфигурированию станции.pdf
728.95 KB
