Организация систем связи и сетевого доступа в пожарно-спасательной части

Организация систем связи и сетевого доступа в пожарно-спасательной части

Введение

В настоящее время ведется активная работа по капитальному ремонту зданий, в которых расположены ведомственные объекты как Пожарно-спасательные части. В рамках данных проектов требуется, в том числе, установка современных систем связи и сетевого доступа, что может обеспечить наш отечественный производитель Элтекс (Eltex).

1.       Задача

В рамках капитального ремонта ПСЧ (пожарно-спасательной части) задача – разделить ведомственную сеть и сеть интернет. Они не должны иметь стыков, не должны пересекаться + обеспечить телефонной связью, видеонаблюдением объект и обеспечить доступ в интернет рабочим местам, которые не входят в ведомственную локально-вычислительную сеть.

2.       Решение задачи

Требуется оборудование для:

-построения локально вычислительной сети (ЛВС) с обеспечением выхода в интернет с рабочих мест сотрудников (подключение ПК)

Выбрано следующее оборудование:

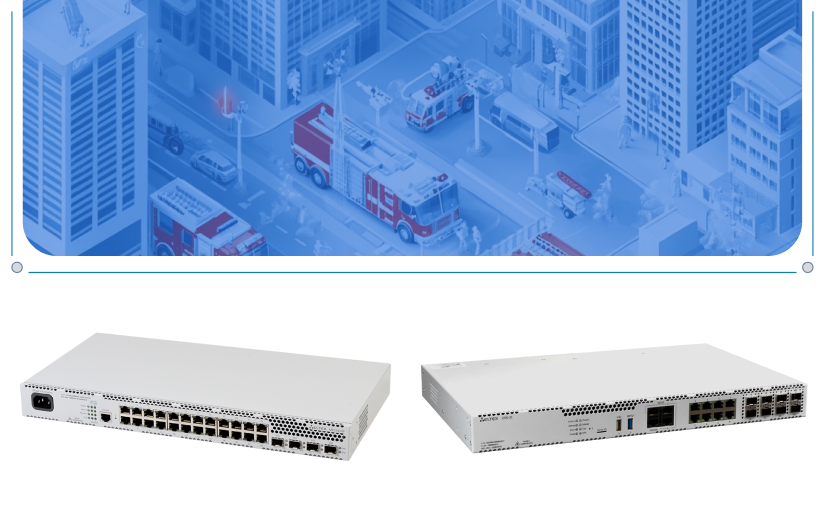

1)    Коммутатор доступа MES2300-24: подключение рабочих мест операторов, сервера баз данных, системы радиофикации (система оповещения), часовая станция (устройство, предназначенное для управления и синхронизации вторичных стрелочных и цифровых часов, реле, компьютеров и других устройств локальных сетей, IT-систем и другого оборудования в системах часофикации. Используется в качестве системообразующего компонента в крупных, либо достаточно сложных системах единого времени)

2)      Коммутатор агрегации MES3308F для обработки трафика ЛВС с доступом в интернет. К нему подключается коммутатор доступа с трафиком от всех конечных устройств

3)      Сервисный маршрутизатор ESR-31 для обеспечения защиты информации, устанавливается на границе ЛВС ПСЧ перед каналом провайдера

- построения ведомственной (Гл. Управления МЧС России) локально-вычислительной сети (ЛВС) без доступа в интернет с системой видеонаблюдения, Видеосервером и служебными телефонными аппаратами

Выбрано следующее оборудование:

1.       Коммутатор доступа MES2424P_AC с поддержкой РоЕ/РоЕ+ для подключения служебных телефонов ведомственных линий связи МЧС, обеспечивая эл. питание от медных портов коммутатора

2.       Коммутатор доступа MES2448P_AC с поддержкой РоЕ/РоЕ+ для подключения видеокамер и для прямого стыка с видеосервером для сохранения видеозаписей, предназначенных для служебного использования

3.      Коммутатор агрегации MES3308F для агрегации/сбора данных и управления трафиком, поступающего с коммутаторов доступа MES2424P и MES2448P (телефонные аппараты, видеокамеры, база записей на видеосервере, IP АТС Коралл-РА 700 с сервером записи телефонных разговоров).

Непосредственно коммутатор агрегации в свою очередь обеспечивает уже прямой стык с Ведомственной сетью передачи данных Главного управления МЧС России по служебным каналам связи без доступа к внешней сети интернет

В результате организованы каналы связи для двух независимых сегментов сети: Сегмент общего доступа с подключением к сети Интернет и с обеспечением защиты информации, передаваемой через стык с провайдером, и Сегмент ведомственный сети служебного пользования для МЧС России.

Все телекоммуникационное оборудование будет расположено в шкафах связи в помещениях Пожарно-Спасательной Части
