Организация бесперебойного питания для станции железной дороги Казахстана по заказу компании ООО "ВАЛЕМАКСТОРГ"

Задача проекта: подобрать и произвести нестандартные комплектующие, чтобы построить СОПТ, предназначенный для организации бесперебойного питания на будущие станции железной дороги Казахстана.

Решение:

По техническому заданию заказчика необходимо подобрать оборудование и согласовать с заводом-изготовителем, внести специальные доработки, а именно:

1. Подключение силовых клемм (вход АС 380В и выход DC 24В) заменить на подключение спец. пружинных клемм (например, WAGO):

• Сеть АС 380В - WAGO типоразмера 6
• общий ВЫХОД DC 24В - WAGO типоразмера 16 -1 точка подключения
• АКБ1 - WAGO типоразмера 16
• АКБ2 - WAGO типоразмера 16
• RS485 - WAGO типоразмера 2.5

Стандартный инвертор DC/AC-220/220B-5000BА-3U предназначен для электропитания различной электронной аппаратуры и средств связи переменным однофазным напряжением 220В, 50Гц или переменным трехфазным напряжением 380В, 50Гц. В стандартный комплект входит:

• Корпус DC/AC-7500-220B-3U -23 -2шт.
• DC/AC-220/220B-2500BA-3U-23 - 4шт.
• УКУ/байпас – как опция.

Модифицированная система DC/AC-220/(220B-5000BА-25Гц) + (110В-5000ВА-25Гц+90˚) имеет возможность электропитания двух каналов:

• основного однофазным переменным напряжением 220В, 25Гц с номинальной мощностью нагрузки до 2.5 кВА (2кВт) и с резервом по модулям (N+1),
• дополнительного однофазным переменным напряжением 110В, 25Гц с опережением фазы выходного напряжения на 90˚ и со значениями нагрузки и резерва аналогичными основному каналу.

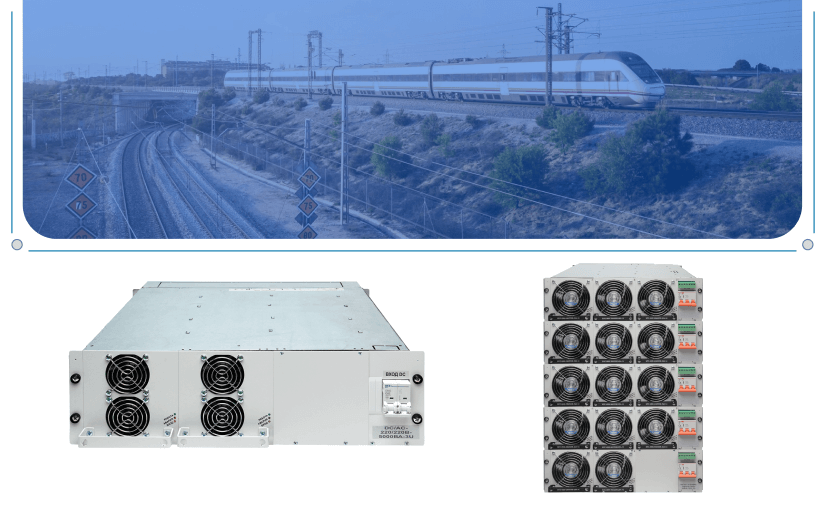

   Инверторная система DC/AC-220/(220B-5000BА-25Гц) + (110В-5000ВА-25Гц+90˚)

Выходное напряжение дополнительного канала АС 110В формируется из 220В, поступающего с одного из двух выходов канала инвертора и с последующим понижением через трансформатор.

Специальное исполнение инверторной системы ФОРПОСТ включает:

• Корпус DC/AC-7500-220B-3U -2шт.
• DC/AC-220/220B-2500BA-3U (25Гц) - 4шт.
• УКУ-207.12- I LAN - 1 шт.
• Трансформатор ТПК-1,0 220/110В 25Гц/75Гц – 3 шт.
• Руководство по эксплуатации - 1 шт.
• Паспорт - 1 шт.
• Соединительная шина между корзинами инвертора– 4 шт. («+», «–», «N», «PE»).
• Шлейф CAN + SYNCH (14 pin) между корпусами – 1  шт.  0.25м
• Комплект соединительных пластин – 1 шт.

После завершения разработок до 2025 года планируется доставка обновленных инверторных систем на все железнодорожные станции по территории Казахстана, застройщиком которых является компании ООО "ВАЛЕМАКСТОРГ".
