Промышленный источник бесперебойного питания для ПС Кристалл и ПС Кедр (г. Тюмень)

Описание проекта: Производство промышленного источника бесперебойного питания СГЭП-[380][240-60/220-10][1*18-180]-B для ПС Кристалл и ПС Кедр (г. Тюмень).

Основными задачами при выборе данного решения были:

• Обеспечение гарантированным электроснабжением ответственного оборудования ПС с 3-часовой автономной работой;
• Обеспечение N+1 модулей системы для увеличения надежности системы.

По итогу произвели систему для питания гарантированным напряжением цепей устройств релейной защиты, управления, автоматики и сигнализации. Такие решения применяются для питания собственных нужд электростанций, подстанций и распределительных пунктов в электроэнергетике, промышленности и нефтегазовой отрасли.

Специалистами компании ООО «НТЦ СГЭП» согласовано тех. решение:

Для ПС Кристалл:
ИБП СГЭП-[380][240-60/220-10][1*18-180]-B - 2 шт.
В составе каждой системы:
Зарядно выпрямительное устройство ИПС 15000-380/220В-60А-3/3-3U-D ТКI,
Состав:
УКУ-207.11 СГЭП – 1 шт
Корзина ИПС 15000-380/220В-60А-0/3-3U D СГЭП 1 шт
БПС 5000-380/220В-20А-14 СГЭП 3 шт
Модуль измерения тока АКБ 300А СГЭП 1 шт
УКУ 207.12 СГЭП 1 шт
Рассчитанное время работы ИБП ~ 3 часа

В качестве выпрямителя используются ЗВУ ФОРПОСТ, предназначенное для монтажа в 19-дюймовый стойку, укомплектованное модулями серии БПС 5000-380/220В-20А-14. Входное напряжение устройства составляет 380 В. Шкафы могут работать с реле контроля изоляции (РКИ), которое дополнительно приобретается, но не входит в базовую комплектацию. Для мониторинга по RS485-2 и LAN в состав модульного ИБП опционально установлен контроллер УКУ 207.13. Гальваническая развязка входа-выхода и внутреннее преобразование на высокой частоте является базовой функцией выпрямительных модулей БПС.

DC/AC-220/220В-10000ВА-6U-23, в составе:
Инверторные системы
Корпус DC/AC-7500-220 3U СГЭП 2 шт
DC/AC-220/220B-2500BA-3U СГЭП 4 шт
BP-220/220B-10000BA-3U СГЭП 1 шт
Контактор LVBD-220В-60А СГЭП 1 шт

В данной конструкции инвертор модульного исполнения, предназначенный для установки в 19-дюймовую стойку, выполняет преобразование постоянного тока 220 В в переменное 220 В. Инверторные системы DC/AC-220/220В-10000ВА-6U-23 от ведущего бренда Форпост - это надежные решения, обеспечивающие безопасное и непрерывное электропитание для различных потребителей. Системы обладают защитой от короткого замыкания, перегрузки и перегрева. Возможно осуществление мониторинга по протоколам SNMP, RS-485 и LAN (опционально, при наличии УКУ). Встроенный импульсный трансформатор обеспечивает гальваническую развязку между входом и выходом.

Для ПС Кедр:
ИБП СГЭП-[380][240-60/220-10][1*18-180]-B - 2 шт.
В составе каждой системы:
ИПС 15000-380/220В-60А-3/3-3U-D ТКI, в составе:
УКУ-207.11 СГЭП 1 шт
Корзина ИПС 15000-380/220В-60А-0/3-3U D СГЭП 1 шт
БПС 5000-380/220В-20А-14 СГЭП 2 шт
Модуль измерения тока АКБ 300А СГЭП 1 шт
УКУ 207.12 СГЭП 1 шт
Рассчитанное время работы ИБП ~ 3 часа

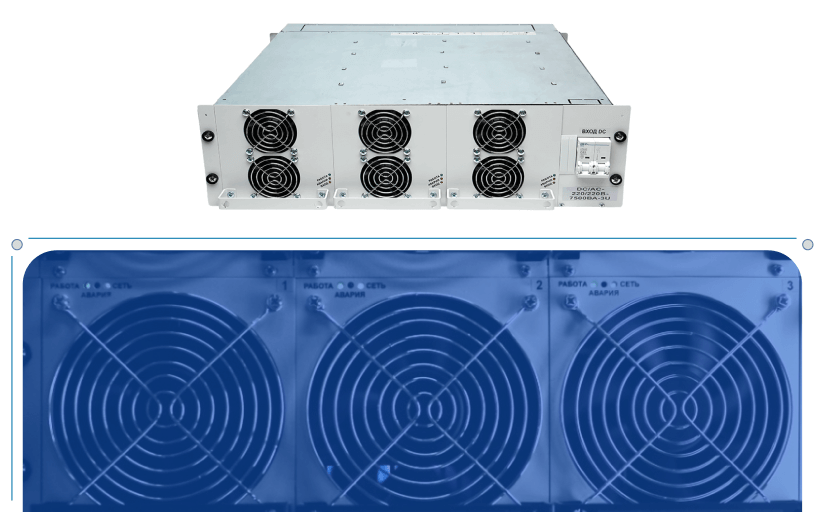

DC/AC-220/220В-7500ВА-3U-23, в составе:
Корпус DC/AC-7500-220 3U СГЭП 1 шт
DC/AC-220/220B-2500BA-3U СГЭП 3 шт
BP-220/220B-10000BA-3U СГЭП 1 шт
Контактор LVBD-220В-60А СГЭП 1 шт

Промышленный ИБП разработан и произведен на базе зарядно-выпрямительных устройств ЗВУ и инверторных систем ФОРПОСТ.
Ключевые особенности решения:

• наличие подключения нескольких вводов по переменному и постоянному току, которые обеспечивают быстродействующий ввод резерва с нулевым временем переключения на резервный фидер;
• удобство эксплуатации и сервиса системы за счет модульной архитекторы поддержки и горячего резерва модулей;
• возможность вывода в ремонт или сервис модулей без провалов по питанию;
• удаленный мониторинг позволяет определить аварию модулей;
• российский производитель;
• гарантия 3 года и возможна расширение гарантии.

Сложности и решения:
АО Россети Тюмень ранее применяли Штиль, с целью замены оборудования - НТЦ СГЭП проводили встречу с Филиалом АО Россети Тюмень Нефтеюганские электрические сети (до реализации данного проекта), мы познакомили клиента с референсом, проявили свою экспертность как с технической стороны, так и со стороны сервиса, в результате чего договорились о сотрудничестве.

Типовая схема:
