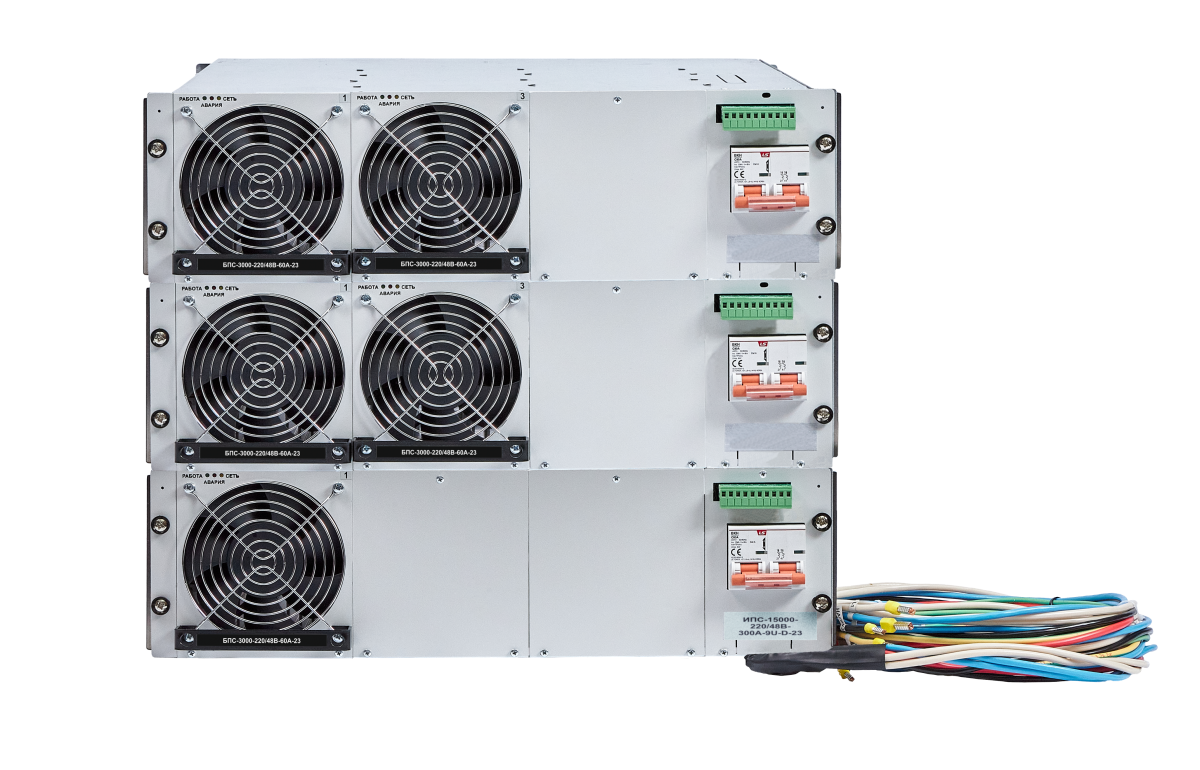

ЗВУ ИПС-15000-220/48В-300А-5/6-9U-D-23 ТКI ФОРПОСТ
Артикул:
15-234450523
Основные характеристики
- Входное напряжение перемен. тока - 220В
- Выходное напряжение пост. тока - 48В
- Ток нагрузки - 300А
- Мощность нагрузки - 15000Вт
- Охлаждение - принудительное
- Управление и контроль - УКУ 207.11, УКУ 207.13
- Мониторинг - RS485 (ModBUS RTU), Ethernet (ModBUS TCP), Ethernet (SNMPv1)
- Выходной развязывающий диод - да
- Количество БПС - 5 шт.
- Исполнение - 9U, 19"
- Габариты (ШхГхВ) - 483х570х399мм
- Масса - 52 кг
Модульное зарядно-выпрямительное устройство
ИПС-15000-220/48В-300А-5/6-9U-D-23 ТКI
Система бесперебойного электропитания, предназначена для зарядки и содержания АКБ, параллельной работы с АКБ, формовки отдельных аккумуляторов, также есть возможность работы без АКБ.ИПС может работать с реле контроля изоляции и Контактором LVBD-48В-600А (не входят в комплектацию - заказываются отдельно).
Модульная структура позволяет обеспечивать «горячий» резерв и «горячую» замену модулей-выпрямителей.
Гарантия: 36 месяцев
Не работаем с физическими лицами
Описание
Комплект поставки
—
<p>
</p>
<ol>
<li>
<p>
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль измерения тока АКБ
</p>
</li>
<li>
<p>
Устройство контроля и управления
</p>
</li>
<li>
<p>
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
</p>
</li>
<li>
<p>
Паспорт
</p>
</li>
<li>
<p>
Руководство по эксплуатации
</p>
</li>
</ol>
<p>
</p>
</p>
<ol>
<li>
<p>
Корзина ИПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль БПС (количество зависит от номинальной мощности ЗВУ)
</p>
</li>
<li>
<p>
Модуль измерения тока АКБ
</p>
</li>
<li>
<p>
Устройство контроля и управления
</p>
</li>
<li>
<p>
Датчик температуры АКБ, Шлейф УКУ (14+10 pin), Шлейф CAN (10 pin)
</p>
</li>
<li>
<p>
Паспорт
</p>
</li>
<li>
<p>
Руководство по эксплуатации
</p>
</li>
</ol>
<p>
</p>
Описание
—

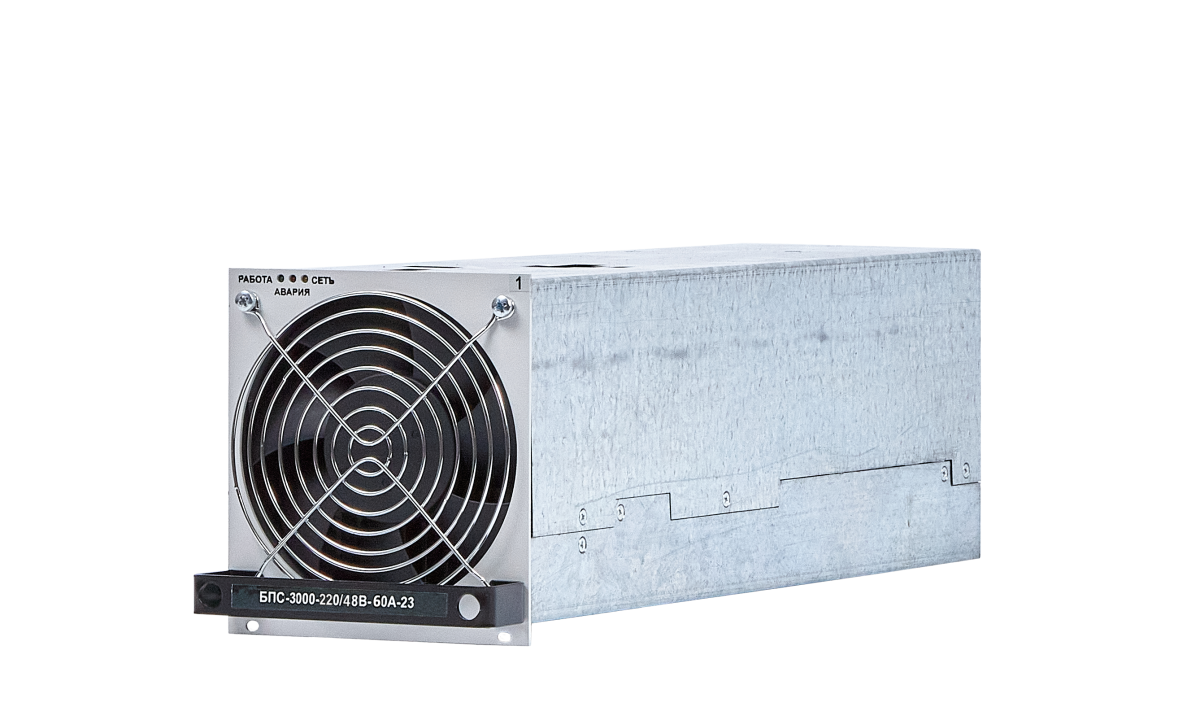

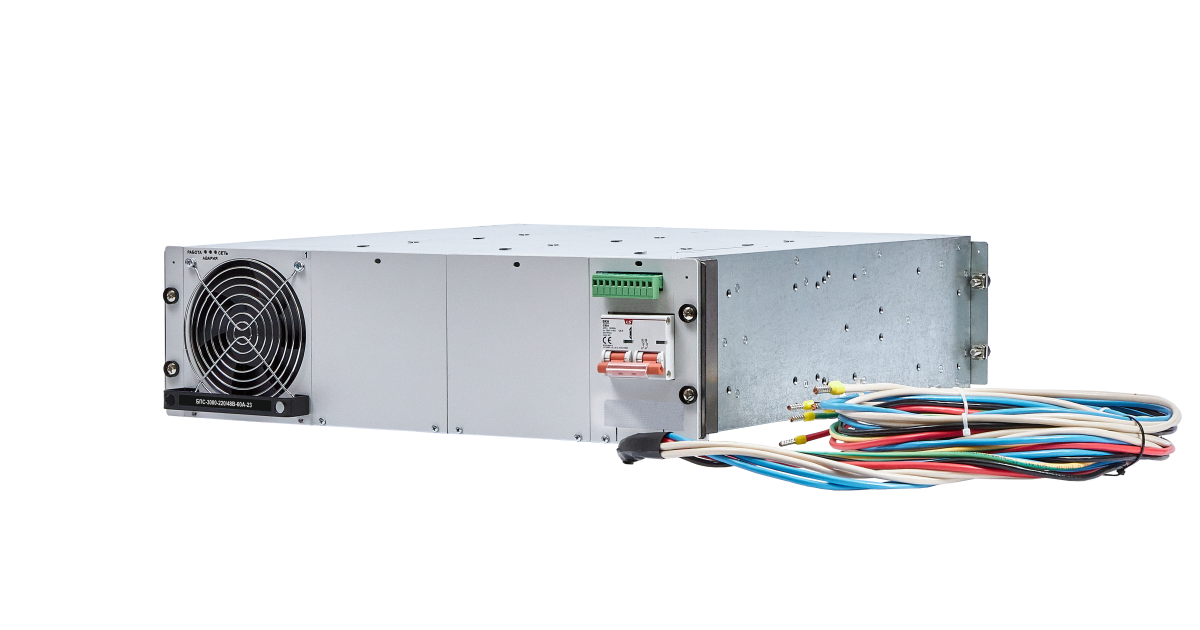

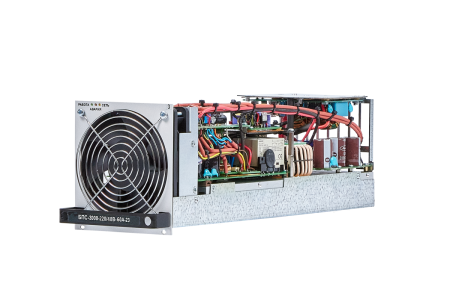

Зарядно-выпрямительное устройство источник питания стабилизированный ИПС AC/DC (220/48) состоит из модулей-выпрямителей БПС-3000-220/48В-60А-23, предназначено для установки в стойку 19’’.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Главные функции ИПС 15000-220/48В-300А-5/6-6U-D-23 ТКI:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 48В ± 15%.

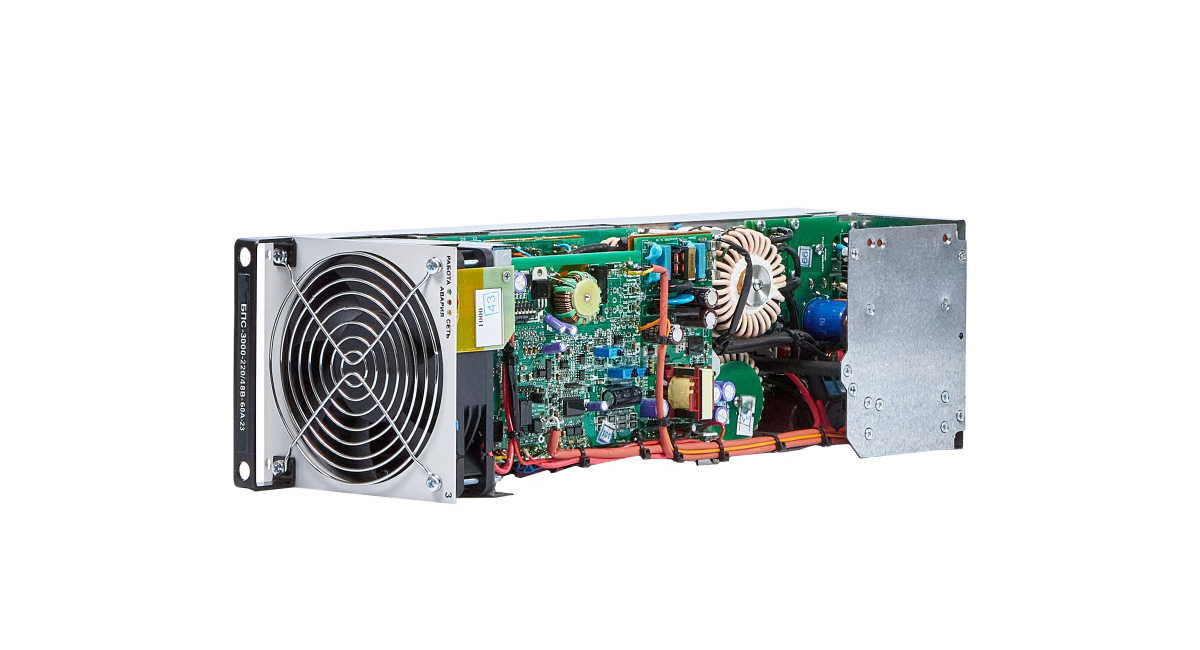

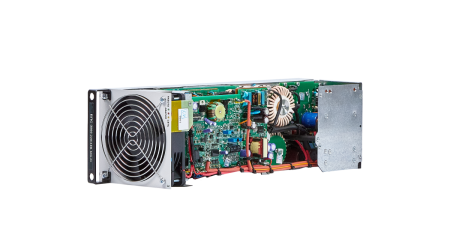

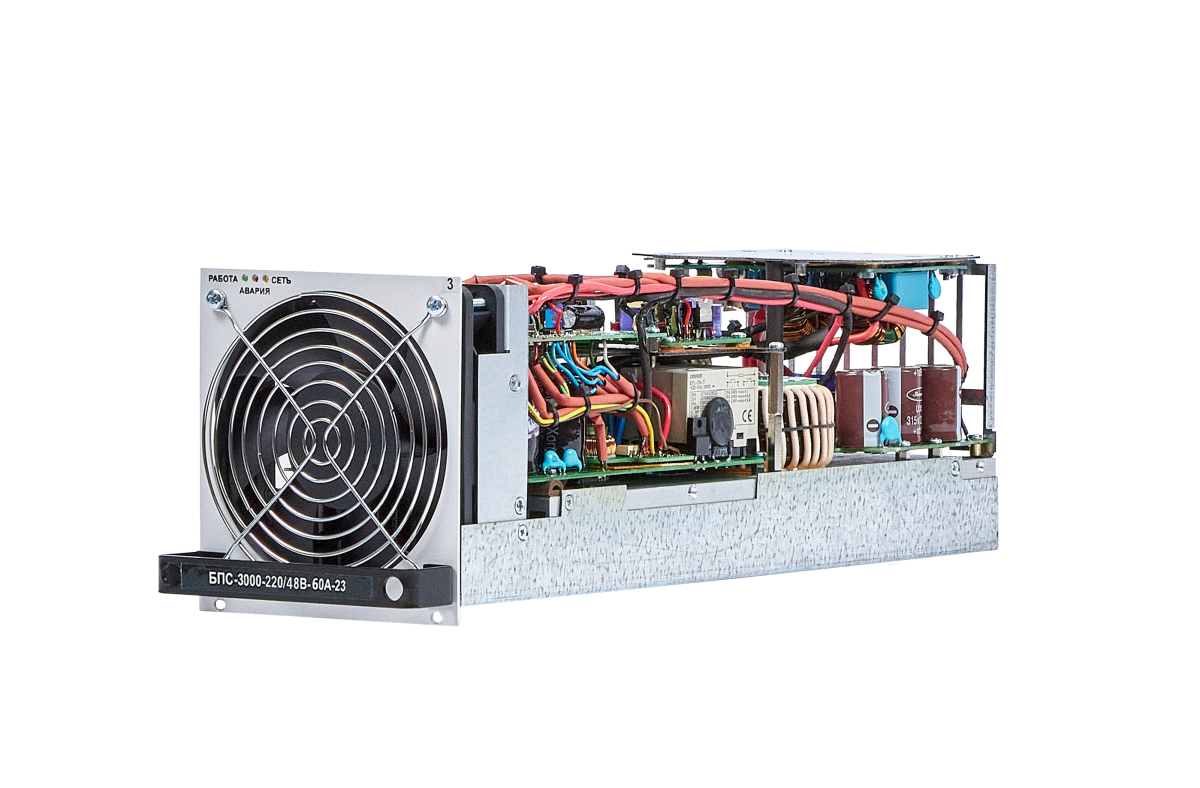

ИПС имеет принудительный тип воздушного охлаждения. Вентилятор охлаждения интегрирован напрямую в силовой модуль-выпрямитель. Управляет вентилятором сигнал с УКУ, это дает возможность отслеживать его работу по протоколу RS485.

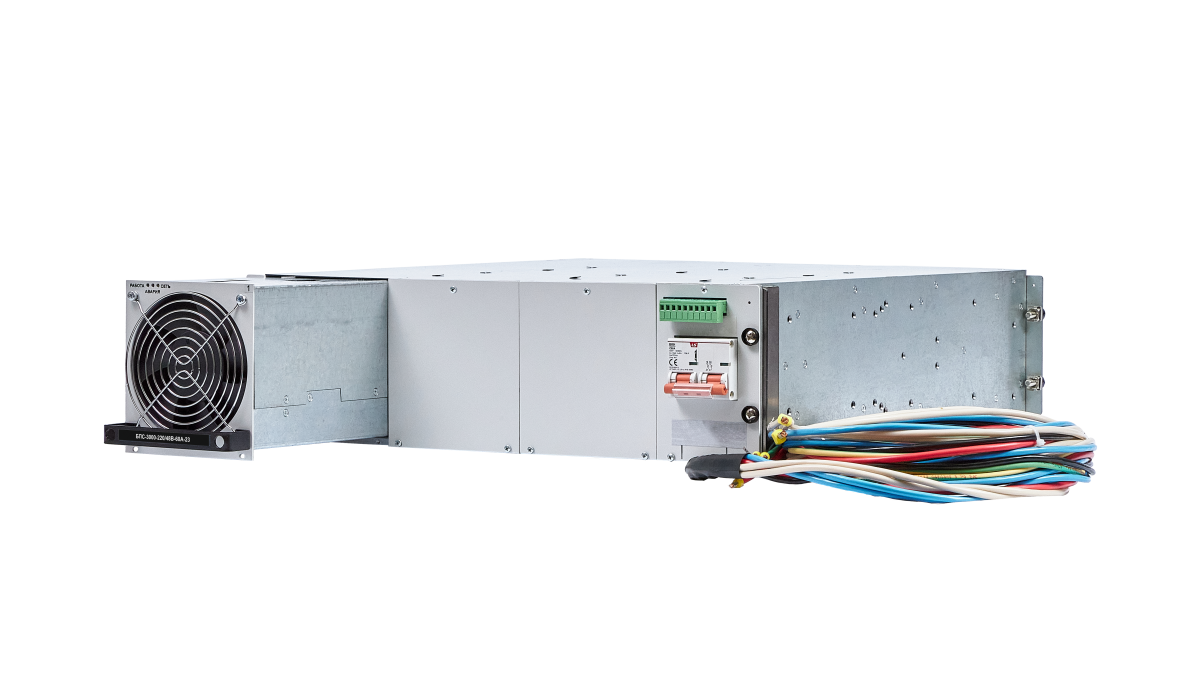

Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей, а также строить мощные системы электропитания (ЭПУ) благодаря параллельному включению необходимого числа модулей-выпрямителей.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 48В ± 15%.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС 15000-220/48В-300А-5/6-6U-D-23 ТКI по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
Другие ЗВУ на базе модулей БПС-3000-220/48В-60А-23:
- ИПС-3000-220/48В-60А-1/3-3U-23 ТКI
- ИПС-6000-220/48В-120А-2/2-3U-D-23 ТКI
- ИПС-12000-220/48В-240А-4/6-6U-23 ТКI
Получитe в Telegram прайс-лист Форпост и узнайте цены на оборудование
|
Номинальное вх. напряжение, В |
220 |
|
Номинальное вых. напряжение, В |
48 |
|
Число фаз |
1 |
|
Количество выпрямителей |
5 |
|
Диапазон входного напряжения, В |
220В ± 15% |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
50(60)Гц ± 10% |
|
Диапазон выходного напряжения, В |
44 ... 58 |
|
Номинальный выходной ток, А |
300 |
|
Диапазон температуры окружающей среды, °С |
+5 ... +40 |
|
Диапазон температуры окружающей среды при транспортировке и хранении, °С |
-50 ... +50 |
|
Относительная влажность воздуха, % |
95 |
|
Вид охлаждения |
принудительное |
|
Интерфейсы мониторинга |
"сухие" контакты, RS-485 (Modbus RTU), LAN (SNMP) |
|
Максимальный потребляемый фазный ток, не более, А |
110 |
|
Максимальная потребляемая мощность, не более, ВА |
20500 |
|
Возможность параллельной работы |
да |
|
Пульсации выходного напряжения (от пика до пика), мВ |
100 |
|
Коэффициент полезного действия при Iнагр = (0,5÷1,0)Iном, не менее |
0,85 |
|
Сопротивление изоляции между входом и корпусом, МОм |
в нормальных климатических условиях, не менее 20 при влажности 95% и температуре +30°С, не менее 1 |
|
Защита от перегрузки |
да |
|
Уставка защиты от перегрузки БПС-3000-220/48В-60А-23 (ток ограничения), А |
61 ± 1% |
|
Защита от короткого замыкания на выходе |
да |
|
Защита от недопустимого снижения или пропадания фазы сетевого напряжения |
да |
|
Защита от перегрева |
да |
|
Форм-фактор |
23 |
|
Высота |
9U |
|
Габаритные размеры (ШхГхВ), мм |
483 х 570 х 399 |
|
Масса, не более, кг |
52 |
|
Гарантийный срок, мес |
36 |
|
Срок службы, лет |
20 |
Зарядно-выпрямительное устройство источник питания стабилизированный ИПС AC/DC (220/48) состоит из модулей-выпрямителей БПС-3000-220/48В-60А-23, предназначено для установки в стойку 19’’.
В данной модели есть возможность расширения мощности до 45 кВт за счет увеличения количества модулей (до 15 единиц).
Главные функции ИПС 15000-220/48В-300А-5/6-6U-D-23 ТКI:
- зарядка и содержание кислотных АКБ,
- параллельная работа с АКБ на нагрузку,
- формовка отдельных аккумуляторов,
- возможность работы без АКБ с фиксированным выходным напряжением из диапазона 48В ± 15%.
ИПС имеет принудительный тип воздушного охлаждения. Вентилятор охлаждения интегрирован напрямую в силовой модуль-выпрямитель. Управляет вентилятором сигнал с УКУ, это дает возможность отслеживать его работу по протоколу RS485.
Модульная структура ИПС позволяет гарантировать "горячий" резерв и "горячую" замену силовых модулей-выпрямителей, а также строить мощные системы электропитания (ЭПУ) благодаря параллельному включению необходимого числа модулей-выпрямителей.
На выходе установлен развязывающий диод, который защищает оборудование от обратных токов и развязывает просадку напряжения питания на пиках сигнала от входных каскадов. Еще одной функцией диода является развязка 2-х однотипных комплектов ЗВУ на общую АКБ и/или нагрузку, если требуется их общая работа.
Также ЗВУ может функционировать как модульный выпрямитель с фиксированным выходным напряжением. При этом выключаются функции работы с аккумуляторными батареями и настраивается работа, поддерживающая заданное фиксированное напряжение. Величина выходного напряжения задается с УКУ и может быть установлена любой из допустимого диапазона 48В ± 15%.
Если же контроллер выйдет из строя, то вся система перейдет в автономный режим работы с поддержанием заданного выходного напряжения.
Вы сможете приобрести оборудование ИПС 15000-220/48В-300А-5/6-6U-D-23 ТКI по цене производителя через нашу команду менеджеров. Помимо этого, мы предоставляем консультацию наших инженеров, успешно работающих с системами гарантированного электропитания более 20 лет. Мы работаем по всей территории России. Если вам нужно приобрести оборудование, предназначенное для ШОТ, ЭПУ, АБП в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Казани, Владивостоке, Краснодаре, Самаре, Омске или других городах, мы с радостью поможем вам.
Изделия ФОРПОСТ, которые вы можете купить в компании НТЦ СГЭП являются аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Получите консультацию от наших квалифицированных инженеров и специалистов по подбору оборудования ФОРПОСТ уже сейчас.
Другие ЗВУ на базе модулей БПС-3000-220/48В-60А-23:
- ИПС-3000-220/48В-60А-1/3-3U-23 ТКI
- ИПС-6000-220/48В-120А-2/2-3U-D-23 ТКI
- ИПС-12000-220/48В-240А-4/6-6U-23 ТКI
Руководство по эксплуатации
ЗВУ на базе БПС-3000-220-48В-60А-23 (19'' 3U 0-3) (22.04.25) 10.73 MBТехнические условия
ТУ 011 ЗВУ 2019 (1 изм 2024) 4.96 MBДекларация
Декларация ИПС ЗВУ (2024) 5.30 MB
