    -Начальная настройка коммутаторов MES Eltex
    4 сентября 2023 15:54


    Настройка сетевых устройств — это ключевой этап в создании эффективной сетевой инфраструктуры. Коммутаторы MES Eltex — это надежные и производительные устройства, которые могут стать фундаментом вашей сети. В этой статье мы рассмотрим основные шаги начальной настройки коммутаторов Eltex для обеспечения стабильности и безопасности ваших сетевых соединений.

    Шаг 1: Физическое подключение

    Перед началом настройки удостоверьтесь, что физическое подключение коммутатора MES Eltex выполнено корректно. Подключите консольный кабель к соответствующим портам на коммутаторе. Убедитесь, что все соединения надежно зафиксированы.

    Шаг 2: Вход в интерфейс коммутатора

    Для начала настройки вам потребуется войти в CLI-интерфейс. Вход по RS-232 осуществляется со следующими настройками:

    Скорость: 115200 бит/с
    Биты данных: 8 бит
    Четность: нет
    Стоповые биты: 1
    Управление потоком: нет

    Шаг 3: Авторизация

    Введите учетные данные для входа. Обычно это имя пользователя и пароль по умолчанию, предоставляемые производителем.

    Стандартный логин/пароль - admin/admin

    Настоятельно рекомендуется изменить пароль после первого входа для повышения безопасности ваших данных. Для изменения пароля синтаксис такой.

    console#configure

    console(config)#username admin

    console(config)#password <new-password>

    console(config)#exit

    Для создания нового пользователя такой:

    console(config)#username <name>

    console(config)#password <password>

    console(config)#privilege <privilege>

    console(config)#exit

    Существующие уровни привилегий позволяют ограничивать права текущих учетных записей в следующих пределах:

    Уровни 1-9 – доступ и просмотр.
    Уровни 10-14 - доступ, так и настройку большинства функции.
    Уровень 15 - доступ и настройку всех функций устройства.

    Шаг 4: Основные настройки

    После успешной авторизации, настройки прав доступа, можно начинать настраивать оборудование. Первым шагом является настройка основных параметров, таких как hostname, IP-адрес, подсеть, шлюз по умолчанию. Это важно для обеспечения связи между коммутатором и другими устройствами в сети.

    В режиме конфигурации задайте hostname (уникальное имя-идентификатор оборудования в сети)

    console(config)#hostname R1

    Далее включим протокол удаленного управления с шифрованием:

    console(config)#ip ssh server

     При надобности выключим telnet server

    console(config)#no ip telnet server

     Переподключаемся по SSH!!

    Настраиваем интерфейс для удаленного доступа. Для масштабирования в сетях используются VLAN. Давайте настроим VLAN 100.

     console(config)#interface vlan 100

    console(config-if)#description SV

    console(config-if)#ip address 192.168.1.50 255.255.255.0

    console(config-if)#ip default-gateway 192.168.1.254

    Шаг 5: VLAN-ы

    Настройка виртуальных локальных сетей (VLAN) позволяет разделить сеть на логические сегменты. Это полезно для повышения безопасности и управления трафиком. Создайте и настройте необходимые VLAN-ы, присваивая им соответствующие порты коммутатора.

    Подготовим порт управления

    console(config)#int GigabitEthernet 1/0/24 - где 24 – это номер порта на коммутаторе

    console(config-if)#switchport access vlan 100

    Теперь можно подключиться по Ethernet, подключившись к 24 порту коммутатора, не забыв сменить перед эти адрес на компьютере на, к примеру, 192.168.1.55/24

    Для настройки чаще всего используются режимы access и trunk.

    Access – для портов оконечных устройств,

    Trunk – для портов в сторону другого сетевого оборудования (для передачи нескольких vlan)

     На примере выше показана настройка Access порта. Режим Trunk настраивается следующим образом:

    Переключаем порт в режим Trunk:

    console(config)#int GigabitEthernet 1/0/24

    console(config-if)#switchport mode trunk

    console(config-if)#switchport mode trunk allowed vlan add 100

    При такой конфигурации доступ к коммутатору с компьютера пропадет, если если сетевая карта компьютера не поддерживает тэгирование (VLAN)

    Шаг 6: Сетевые услуги

    Коммутаторы MES Eltex предоставляют разнообразные сетевые услуги, такие как Quality of Service (QoS), Spanning Tree Protocol (STP), агрегирование портов и т. д. Настройте эти параметры в соответствии с требованиями вашей сети.

    QoS

    Механизм QoS позволяет организовать 8 очередей. По дефолту включен режим FIFO - (First In – First Out) - пришел первый, ушел первый. Механизм - Strict Priority.

    Следующей командой устанавливается режим работы:

    сonsole(config)#qos trust cos / dscp / dscp-cos

    cos - доверие полю 802.1p в заголовке 802.1q                                   dscp - доверие полю DSCP в IP-заголовке пакета

    cos/dscp – смешанное доверие, при наличии IP-заголовка - DSCP, если это L2-пакет, то доверие cos

    Текущий режим работы можно посмотреть командой:

    console#sh qos

    STP

    Настройка STP зависит исключительно от дизайна сети, и конфигурируется согласно ему.

    Базовые настройки сводятся к включению на порту STP

    сonsole(config)#spanning-tree portfast

    сonsole(config)#spanning-tree bpdu filtering

    сonsole(config)#spanning-tree bpduguard enable

    По умолчанию режим STP глобально включен, посмотреть можно командой

    сonsole#show spanning tree

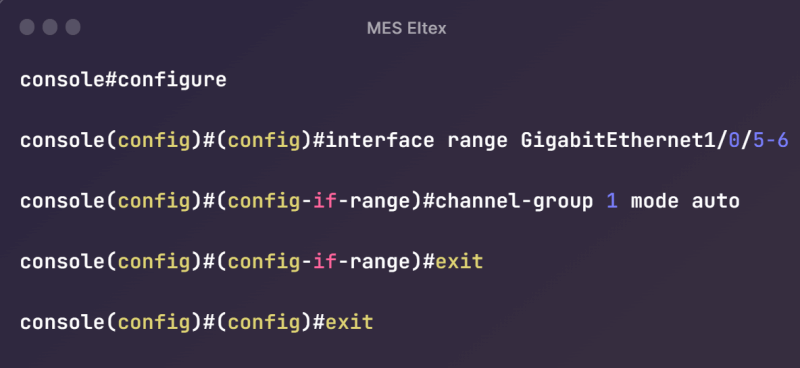

     Агрегация каналов

    Обращаем внимание, что настройки на обоих коммутаторах, соединяемых через агрегацию, должны быть зеркальны с точки зрения количества портов. При наличии на одном коммутаторе 2 портов в агрегации, а на другом - трех, агрегация поднимется только на двух.

    сonsole#configure

    сonsole(config)#(config)#interface range GigabitEthernet1/0/5-6

    сonsole(config)#(config-if-range)#channel-group 1 mode auto

    сonsole(config)#(config-if-range)#exit

    сonsole(config)#(config)#exit

     Конфигурируется агрегированный порт также, как и обычный физический. Никаких ограничений тут нет.

    ray-so-export (1).png

     Шаг 7: Безоgасность

    Обеспечение безопасности сети — один из важных аспектов. Настройте аутентификацию, доступ к управлению коммутатором и другие меры безопасности. Ограничьте доступ только для авторизованных пользователей.

     ААА

    При наличии в Вашей сети более 10 устройств, рекомендуется настраивать авторизацию triple A.

    A - Authentication (аутентификация) – используется связка логин-пароль

    A - Authorization (авторизация) – определение прав

    A - Accounting (учет) – логгирование действий на сервере

    Для организации данной конфигурации потребуется AAA-сервер с настроенными учетными записями. Маршрутизатор будет AAA-клиентом.

    Основными протоколами AAA являются RADIUS и TACACS+

    RADIUS является более упрощенным, TACACS+ - более защищенным.

    Как правило организуется 2 сервера, основной и резервный, но прекрасно все будет работать и на одном.

     сonsole(config)#tacacs-server host 192.168.1.100 key ************

    сonsole(config)#tacacs-server host 192.168.1.101 key ************ priority 1

    сonsole(config)#aaa authentication enable default tacacs enable

    сonsole(config)#aaa authentication login default tacacs local

    сonsole(config)#aaa authentication login authorization default tacacs local

    сonsole(config)#aaa accounting commands stop-only default tacacs


    В данной конфигурации определены 2 TACACS+ сервера (основной и резервный - 192.168.1.100/192.168.1.101), далее идет проверка учетных записей. Как правило, первым настраивается поиск учетной записи на сервере ААА, при его недоступности используется локальная база оборудования. В более детальных настройках можно задавать более детальные параметры контроля доступа, такие, как

    -количество неудачных попыток аутентификации

    -период блокировки пользователя

    -логгирование

    Необходимый уровень привилегий для конфигурации опции ААА – 15.

    Шаг 8: Сохранение настроек

    После завершения настройки убедитесь, что вы сохраните изменения. Это предотвратит потерю настроек при перезагрузке устройства.

    Теперь давайте сохраним все сделанные выше настройки. Делается это командой

    сonsole(config)#do write startup-config (если вы находитесь в привилегированном режиме)

    сonsole>write startup-config (если вы в режиме просмотра)

    В этом случае конфигурация сохраняется в энергонезависимой памяти.

    Шаг 9: Обновление и резервное копирование

    Не забывайте о важности регулярных обновлений прошивки коммутатора MES Eltex. Это поможет вам получить доступ к последним функциям и улучшить безопасность устройства. Также регулярно создавайте резервные копии настроек, чтобы в случае сбоя или неожиданной потери данных можно было быстро восстановить конфигурацию.

    Для обновления прошивки оборудования Вам потребуется TFTP-сервер.

    Скачать его можно с любого доступного ресурса, особых требований к нему нет.

    Устанавливаем/распаковываем – запускаем, в папку TFTP сервера нужно положить прошивку.

    Как правило, это файл с расширением *.iss . Допустим - прошивка у нас доступна на TFTP- сервере с адресом 192.168.1.105

    Для успешной загрузки файла должна быть связность нашего оборудования и TFTP-сервера – проверяем:

    console#ping 192.168.1.105


    Pinging 192.168.1.55 with 18 bytes of data:



    18 bytes from 192.168.1.105: icmp_seq=1. time=0 ms

    18 bytes from 192.168.1.105: icmp_seq=2. time=0 ms

    18 bytes from 192.168.1.105: icmp_seq=3. time=0 ms



    ----192.168.1.55 PING Statistics----



    4 packets transmitted, 4 packets received, 0% packet loss

    round-trip (ms) min/avg/max = 0/0/

    Теперь загружаем файл начального загрузчика.

    Теперь можно загрузить прошивку командой:

    console#copy tftp://192.168.1.105/mes2400-1033-1R1.boot boot

    Некоторое время придется подождать. Если загрузка прошла успешно, делаем следующее:

    console#copy tftp://192.168.1.105/ mes2400-1033-1R1.iss image

    затем:

    console#reload

    опять ждем. После загрузки проверяем версию командой

    console#show system information

    Шаг 10: Мониторинг и управление

    Для эффективной работы сети используйте инструменты мониторинга и управления, предоставляемые коммутатором MES Eltex. Они помогут вам следить за состоянием сети, выявлять проблемы и оперативно реагировать на них.

    Начальная настройка коммутаторов Eltex — это важный этап в создании стабильной и безопасной сетевой инфраструктуры. Следуя вышеуказанным этапам, вы сможете создать эффективную сеть, соответствующую требованиям вашего бизнеса или организации.

    Назад к списку
    • Новости 45
    • Обзоры товаров 8
    • Статьи 7
    Теги
    Eltex СГП Форпост
    Партнерские условия и скидки
    Стать партнером

    Каталог
    Блог
    Кейсы
    Услуги
    Решения
    Компания
    О компании
    Команда
    Вендоры
    Вакансии
    Лицензии и сертификаты
    Контакты
    Информация
    Реквизиты
    Отзывы
    Карьера
    Партнеры
    Конфиденциальность
    Помощь
    Доставка
    Оплата
    Гарантия
    Договор оферты
    Подписаться на рассылку
    +7 800 770 75 12
    Заказать звонок
    Помощь в подборе
    Референс ИБП
    Запросить наличие и стоимость
    Скачать таблицу сравнения
    sales1@sgep-it.ru
    630087, г. Новосибирск, ул. Новогодняя, 24/1, оф. 410
    2023 © ООО "Научно-технический центр СГЭП"
