Трехфазный тиристорный байпас BP-24/380B-120000ВА-3U (-РА; -BRS; -РГ; -3ЛГ;-ОВМ)

Новинка

BP-24/380B-120000ВА-3U (-РА; -BRS; -РГ; -3ЛГ;-ОВМ) в реестре Минпромторга России

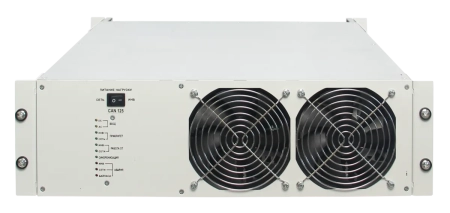

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U большое

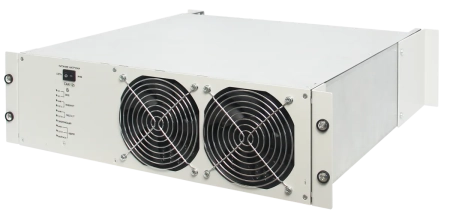

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U rakurs 3 4 большое

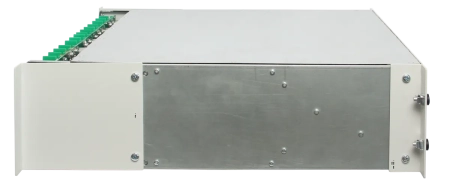

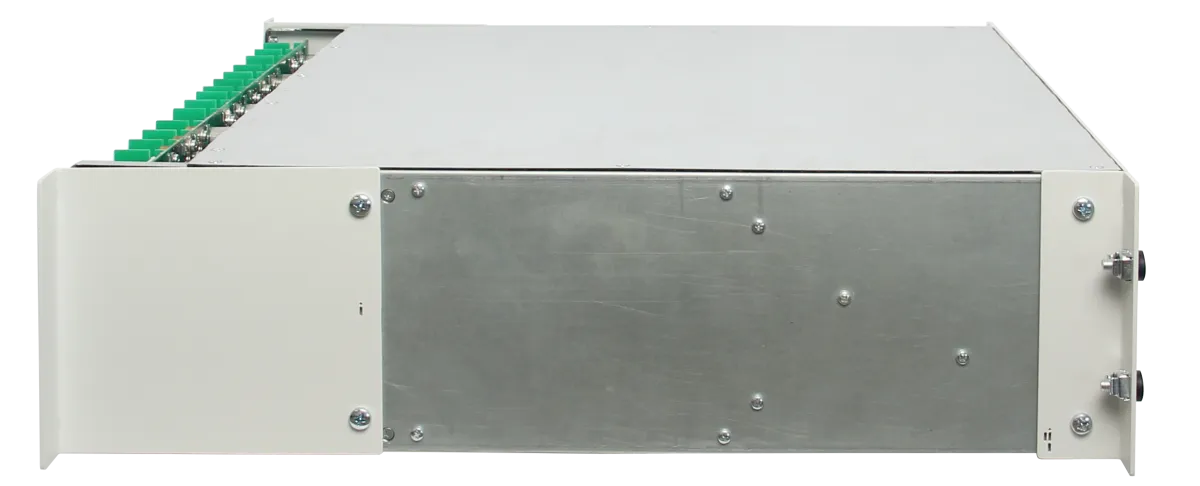

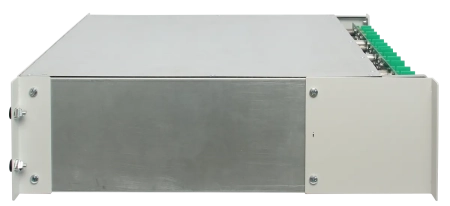

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U sboku 2 большое

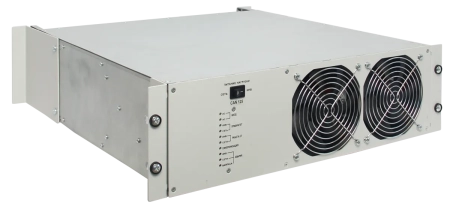

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U rakurs 3 4 2 большое

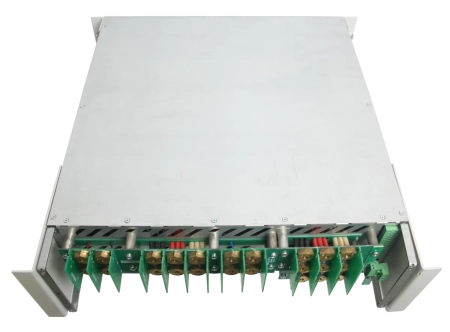

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U sverkhu большое

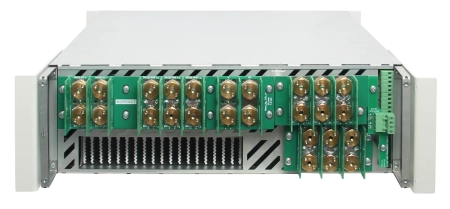

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U szadi большое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U маленькое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U rakurs 3 4 маленькое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U sboku 2 маленькое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U rakurs 3 4 2 маленькое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U sverkhu маленькое

Forpost Baypas BP 24 48 60 110 220 380B 120000VA 3U szadi маленькое

Артикул: 15-44828

Основные характеристики

Мощность - 120000BA
Входное напряжение DC - 24В
Выходное напряжение AC - 380В
Охлаждение - Принудительное
Исполнение - 3U
Габариты (ШхГхВ) - 483х490х133 мм
Масса - 20 кг

Байпас трехфазный
BP-24/380B-120000ВА-3U (-РА; -BRS; -РГ; -3ЛГ;-ОВМ)

Трехфазный тиристорный байпас для подключения до 30 инверторов 4000ВА с входным напряжением 24В (трехфазной инверторной системы с мощностью до 120000 ВА, на модулях со входом DC, до 24 модулей на фазу)
Работает совместно с УКУ 207.14 LAN-3U или УКУ 207.14 LAN-D

Гарантия: 36 месяцев

Не работаем с физическими лицами

Описание

Комплект поставки

—

Шлейф CAN+SYNCH
Соединительная шина (провод) между инверторной системой и байпасом
Руководство по эксплуатации
Паспорт

Добавить в спецификацию

Запросить цену

Получитe в Telegram прайс-лист Форпост и узнайте цены на оборудование

Ваш номер телефона *

раздел

Я даю своё согласие на обработку персональных данных и принимаю условия политики конфиденциальности.

Основные тех. характеристики

Номинальное входное напряжение постоянного тока (питание байпаса), В	24
Номинальное выходное напряжение переменного тока, В	3х400/230В
Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А	200
Вид охлаждения	принудительное
Диапазон входного напряжения постоянного тока, В	20…32
Диапазон выходного напряжения переменного тока (при работе от сети), В	3х400/230В±15%
Диапазон выходного напряжения переменного тока (при работе от инверторной системы)	3х400/230В ± 2%
Номинальная выходная мощность, кВА	120
Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее	0,99
Время переключения питания нагрузки с одного ввода на другой, не более	10 мс
Гарантийный срок, мес	36
Срок службы, лет	20

Физические характеристики

Исполнение	19’’
Габаритные размеры (ШхГхВ), мм	483 х 490 х 133 (3U)
Масса, не более кг	20

Байпас BP-24/380В-120000ВА-3U предназначен для работы в составе инверторных систем на базе модулей серий 2500ВА и 4000ВА с прошивкой CAN 125. Они обеспечивают надежное бесперебойное электропитание различной электронной аппаратуры и средств связи, формируя трехфазное переменное напряжение 3х400/230В, 50 Гц при нагрузке до 120 кВА (96 кВт).

Байпасы оснащены принудительным воздушным охлаждением с интеллектуальной регулировкой скорости вентиляторов в зависимости от температуры радиатора и нагрузки. Срок службы вентиляторов составляет до 70 000 часов, что гарантирует долговечность и стабильность работы оборудования.

Силовая часть построена на основе симисторных модулей и управляется микропроцессорной системой с ПЛИС, что обеспечивает высокую точность и надежность переключений. Поддерживаются два силовых ввода:

Сеть AC 3х400/230В, 50 Гц
Инверторная система с аналогичной трехфазной конфигурацией.

Байпас автоматически контролирует параметры напряжения и частоты по каждому вводу и переключает нагрузку согласно запрограммированным алгоритмам. Время переключения между источниками составляет всего 5–10 мс, что обеспечивает безобрывное питание оборудования.

Для расширенного управления поддерживается приоритетный режим выбора источника питания, а также специальный режим работы только от сети при обесточенной инверторной системе. Дополнительно предусмотрено ручное управление по внешним “сухим” контактам для перевода нагрузки напрямую на сеть или инвертор.

Совместно с устройством контроля и управления (УКУ) реализуется полный мониторинг всех параметров: уровней напряжения, частоты, состояния синхронизации, мощности, температуры и аварийных режимов. Поддерживаются современные протоколы связи — RS485 (ModBus RTU), Ethernet (SNMP v1, ModBus TCP, HTTP) — и визуальный контроль через ЖКИ-дисплей.

Байпас BP-24/380В-120000ВА-3U — это надежное и интеллектуальное решение для обеспечения бесперебойного электропитания, полностью совместимое с инверторными системами высокой мощности.

Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.

Продукция ФОРПОСТ, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
